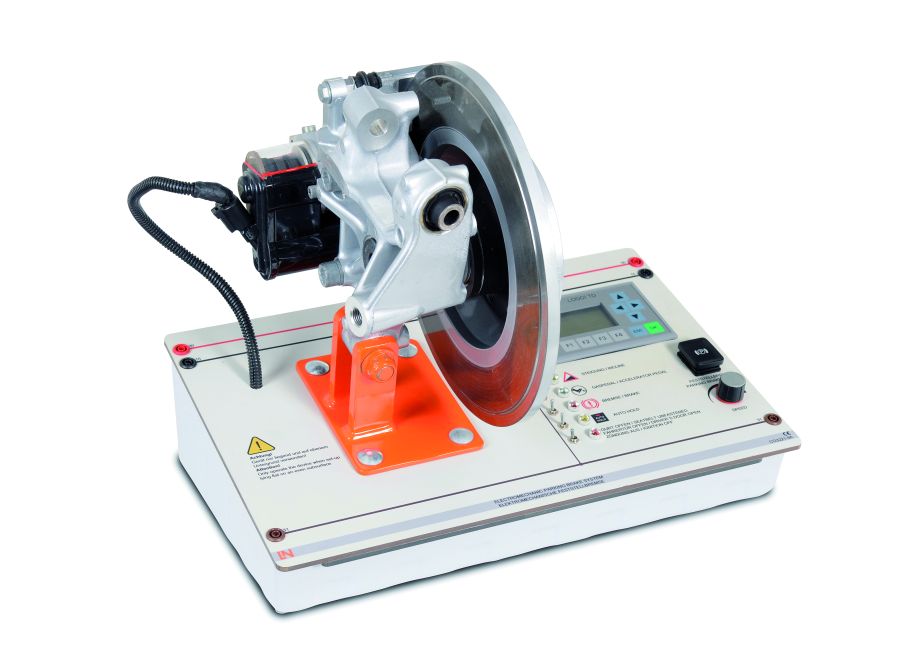

Elektromechanische Feststellbremse mit AUTO HOLD-Funktion

Dieses Trainingssystem stellt dem Auszubildenden eine vollständige Feststellbremse inklusive Bedienungselementen zur Verfügung. Zusammen mit dem dazugehörigen E-Learning Kurs werden sämtliche Inhalte erarbeitet und in praktischen Aufgaben vertieft.

Technische Informationen

• Betriebsspannung 12 V
• Abmessungen: 420 x 456 x 300 mm (HxBxT)
• Gewicht: ca. 20kg

Spannungsversorgung 13,5V mit 45A

Die Moduleinheit "Spannungsversorgung" ist unter anderem Bestandteil des Trainingssystems "Modulares Motormanagement". Es stellt die praxisnahe Spannungsversorgung der einzelnen Komponenten dar, die im realen Motor über eine 12V-Batterie versorgt werden. Im Modul wird ein 600 Watt-Netzteil verwendet, welches bei einer Nennspannung von 13,5 V einen maximalen Strom von 45 A über die Schraubklemmen zur Verfügung stellen kann. Zum Schutz des Trainingssystems kann über die 4mm-Sicherheitsbuchsen ein maximaler Strom von 30 A entnommen werden. Für die Realisierung dieser Schutzfunktion werden alle 4mm-Sicherheistmessbuchen elektronisch überwacht. Durch den hochauflösenden Frontplattendruck kann das Modul unmittelbar als typische Kfz-Batterie identifiziert werden.

Technische Highlights:

• Stabile Bordnetzspannung von 13,5 Volt
• Abschaltautomatik ohne Schmelzsicherungen
• Kurzschlussfest
• Kfz-typische Optik durch aufgedrucktes, hochauflösendes Bild einer Starterbatterie
• Maximaler Strom liegt bei 45 Ampere

Technische Details:

• Betriebsspannung: 90-264 VAC (47-63 Hz)
• ​Abmessungen: 297 x 227 x 180mm (HxBxT)
• Gewicht: 1,6kg

Modulares Messinterface

Das modulare Messinterface fügt sich optimal in die modularen Trainingssysteme ein. So verschmilzt es zusammen mit den anderen Modulen zu einer zusammenhängen Einheit und ermöglicht eine umfassende Messung auf mehreren Kanälen. Über die farbcodierten 4mm-Sicherheitsmessbuchsen wird das Interface in Sekundenschnelle mit den Messpunkten des Trainingssystems verbunden. Mittels der USB-Schnittstelle werden die Daten anschließend an die virtuellen Instrumente (Voltmeter, 2-Kanal-Oszilloskop) der Lernumgebung "Labsoft gesendet".

• Farbgebung nach DIN72551 zur didaktischen Unterstützung
• Sicherheitsmessbuchsen farbig an DIN72551 angelehnt

• Ausführung in Anlehnung an Stromlaufpläne in aufgelöster Darstellung mit durchgeführten Leitungen zur Spannungsversorgung zwischen den Platten
• Schnittstelle zur multimedialen Versuchsliteratur – Messwerte können per "drag-and-drop" in die Lernumgebung "Labsoft" übernommen und benutzerspezifisch abgespeichert werden
• Gleichzeitige Messung von 2 Spannungen und einem Stromwert
• Oszilloskopfunktion 3-kanalig gleichzeitig zur Multimeterdarstellung nutzbar

• Messbereiche: Max. 250V (AC/DC) / Max. 15A (AC/DC) bei direkter Messung im Stromkreis
• USB-Schnittstelle
• Externe Stromversorgung, um Messung im Kurzschlussfall zu gewährleisten

• Strommessbereich über Sicherungsautomat abgesichert
• Abmessungen: 228 x 296 x 125mm (BxHxT)
• Gewicht: 2 kg

Interactive Lab Assistant: Elektromechanische Feststellbremse

Der Multimediakurs "Elektromechanische Parkbremse" beschreibt detailliert die genaue Funktionsweise dieser Hilfsbremsanlage im Fahrzeug und stellt des Weiteren leicht verständlich ihre besonderen Funktionen vor. Die Theorie wird dabei mittels zahlreicher Animationen, Bilder und Videos leicht verständlich dem Auszubildenden vermittelt. Die interaktiven Versuche sowie die Wissenstests vertiefen und überprüfen die erarbeiteten theoretischen Inhalte und ermöglich so die Vermittlung von essentiellen Diagnosekompetenzen. Auf Grund des praxisnahen didaktischen Konzepts des Kurses kann das Wissen ohne Umwege auf die Praxis übertragen werden. Die Dokumentation der Messergebnisse ermöglicht dem Auszubildenden auch im Zuge der Prüfungsvorbereitung, das erarbeitete Wissen zu rekapitulieren.

Lerninhalte:

• Funktion der Hinterrad-Bremsaktuatoren
• Sensoren und Aktuatoren der elektromechanischen Feststellbremse
• Arbeitsweise der elektromechanischen Feststellbremse
• Parkbremsfunktion
• Dynamischer Anfahrassistent
• Dynamische Notbremsfunktion
• AUTO HOLD-Funktion
• Erlangen von Verständnis über die Wirkungsweise von Bremskraftverstärkern und hydraulischen Bremsen
• Interpretation und Anwendung von technischer Dokumentation
• Experimentelle Ermittlung der verschiedenen Funktionen zum besseren Verständnis
• Montieren, Einstellen und Prüfen von mechanischen Bauteilen
• Aufbau und Arbeitsweise einer Scheibenbremsanlage
• Vermessung von Bremsscheiben

Bremsscheiben Messlehre

Bremsscheiben Messlehre mit Holzkassette zur Aufbewahrung

• Messbereich 0 - 60 mm

Technische Daten:

• Abmessungen (BxHxT): 105x23x188 mm
• Gewicht: 0,26 kg
