Gebäude-System-Trainer: Interface, Hausanschluss, Hausverteilung, Fehlersimulato

Kompaktes, multifunktionales und computergestütztes Trainingsgerät für die elektrische Installationstechnik und deren Schutzmaßnahmen zum Thema „Hauseinspeisung mit Hauptverteilung“. Alle Experimente können sowohl im fehlerfreien, sowie im fehlerbehafteten Zustand durchgeführt werden. Durch verschiedene Fehlerkombinationsmöglichkeiten entsteht eine große Anzahl an Übungsprojekten.

Als Ergänzung zur Hardware ist neben der didaktischen Lernsoftware eine Elektro-Planungssoftware für die komplette Gebäudeplanung enthalten. Durch eingebettete Produktdatenbanken verschiedener Hersteller können alle Arten von Plänen und Listen erzeugt und ausgedruckt werden.

Lieferumfang und Funktionselemente

• CD-ROM mit Labsoft-Browser und Kurssoftware
• Planungssoftware für die komplette Gebäudeplanung

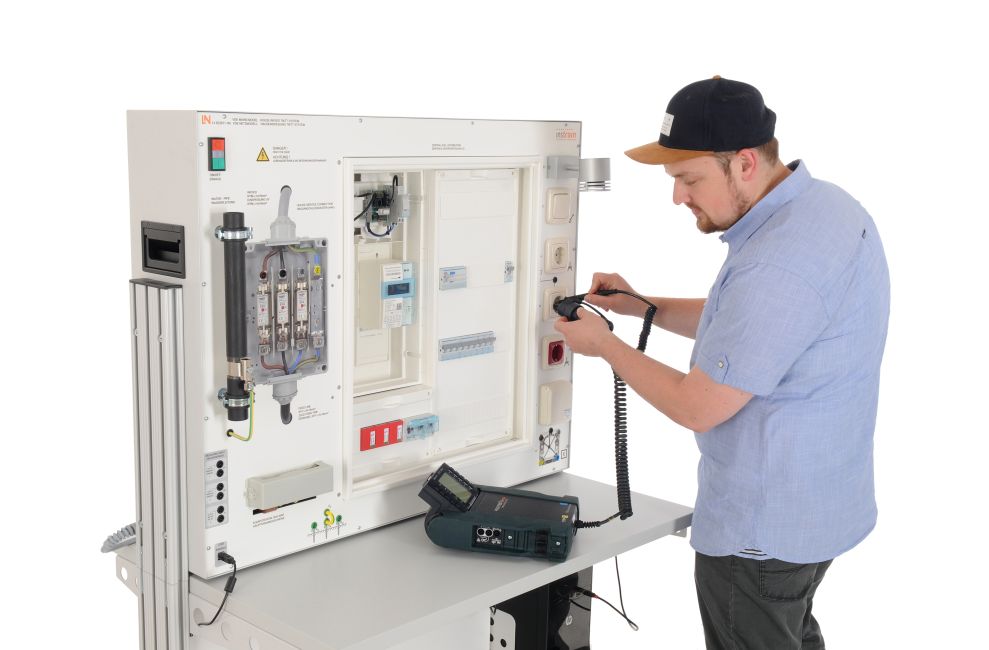

• Gebäudesystemtrainer „Hauseinspeisung mit Hauptverteilung“
• Fehlersimulator mit 26 zuschaltbaren Fehlern, erweiterbar
• Hausanschlusskastennachbildung mit Messbuchsen
• Potentialausgleichsschiene
• Wasserleitungsrohr
• Hauptverteilung komplett
• Digitaler Zweitarifzähler mit Schnittstelle RS485 für SCADA
• Tarifsteuergerät
• 6 x Leitungsschutzschalter
• RCD 4-polig
• 3 x Steckdosen 230V
• Steckdose CEE 400V
• Geräteanschlussdose
• Lampenstromkreis (Ausschaltung)
• 2 x Spannungsmesser, max. 600V
• 1 x Strommesser max. 10A
• 1 x Dreikanaloszilloskop max. 600V
• Interface mit USB-Schnittstelle
• Betriebsspannung: 3 x 230V / 400V / 50Hz
• Anschluss: CEE 16A
• Abmessungen: 1000 x 800 x 220mm
• Gewicht: 45kg

Digitalmultimeter Multi 13S

Universelles Labor-Multimeter und Temperaturmessgerät mit IR-Datenschnittstelle, für anspruchsvolles, universelles Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik uvm.

• 3 ¾-stelliges Multimeter; Auflösung: ±3.100 Digits
• Messkategorie CATII - 1000 V
• Ankopplung an UniTrain-System über IR-Datenschnittstelle
• Messbereiche Spannung und Strom: 30 mV - 1000 V DC, 3V - 1000 V AC; 3 mA - 16 A DC; 30 mA - 10 A AC
• Widerstandsbereiche: 30 Ohm - 30 MOhm
• Sonderbereiche: °C für Temperatur Messung mit PT 100/1000 (PT 100/100 nicht im Lieferumfang, optionales Zubehör)
• Durchgangs- und Diodentest
• Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
• Hochstromsicherung für Nennspannung 1000 V
• Absicherung des Strom-Messbereiches bis 300 mA mittels Schmelzsicherung
• Display mit Bargraph und Hintergrundbeleuchtung
• Lieferumfang: Gummischutzhülle, Messleitungen, Ersatzsicherung, 9 V-Batterie, Testzertifikat nach DIN 43751.

Installationstester zur Prüfung der Schutzmaßnahmen nach DIN VDE0100, RCD Typ B

Eine Weitbereichsmesseinrichtung ermöglicht den Einsatz des Prüfgeräts für alle Wechselstrom- und Drehstromnetze mit Spannungen von 65 bis 500V und Frequenzen von 15,4 bis 420Hz.

• Schleifen- und Netzimpedanzmessung
• Messung des Isolationswiderstandes mit Nennspannung, mit variabler oder ansteigender Prüfspannung Niederohmmessung
• Erdwiderstandsmessung
• Standortisolationsmessung
• Universelles Anschlusssystem
• Anzeige von zulässigen Sicherungstypen für elektrische Anlagen
• Prüfung des Anlaufs von Energieverbrauchszählern
• Berechnung von Leitungslängen für gängige Querschnitte von Kupferleitungen
• Messung von Vor-, Leck- und Ausgleichsströmen bis 1 A sowie Arbeitsströme
• Messen der Drehfeldrichtung (Phasenfolge, höchste verkettete Spannung)
• Messen der Berührungsspannung ohne Auslösung des Schalters.
• (Hierbei wird die auf Nennfehlerstrom bezogene Berührungsspannung mit 1/3 des Nennfehlerstromes gemessen.)
• Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit

Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern

• Prüfen von Anlagen bzw. RCD-Schutzschaltern mit steigendem Fehlerstrom mit Anzeige des Auslösestroms sowie der Berührungsspannung im Augenblick des Auslösens.
• Prüfen von RCD-Schutzschaltern mit: ½ × I_ΔN, 1× I_ΔN, 2× I_ΔN, 5× I_ΔN
• Prüfen von RCD-Schutzschaltern, die für pulsierende Gleichfehlerströme geeignet sind; die Prüfung erfolgt mit positiven oder negativen Halbwellen
• Prüfen von RCD-Schutzschaltern mit einstellbarem Fehlerstrom zur Ermittlung der Berührungsspannung und des Auslösestroms (selektive S, SRCDs, PRCDs, Schukomat, Sidos, Typ G/R, AC, A, A-EV, F, F-EV, B, B+,B-MI)
• Prüfung der Wechselstrom und Gleichstromauslösung von allstromsensitiven RCDs (Typ B)

Auswertesoftware

• Die Software erfasst alle wichtigen Daten zur Protokollierung nach DIN VDE 0100 Teil 600
• Prüfprotokolle (ZVEH) können automatisch erstellt werden
• Verteilerstrukturen mit Stromkreis-/RCD-Daten sind individuell definierbar
• Erstellte Strukturen können gespeichert und bei Bedarf in das Prüfgerät geladen werden
• Prüfgerät und PC können Daten bidirektional über USB-Anschluss austauschen
• Datenexporte sind in EXCEL, CSV und XML möglich
• USB-Schnittstelle
• Push-Print Funktion – Senden des Messwertes nach erfolgter Messung

Lieferumfang

•  PROFiTEST MF TECH
•  Schutzkontaktstecker-Einsatz (länderspezifisch)
• 2-Pol-Messadapter und
• Leitung zur Erweiterung zum 3-Pol-Adapter (PRO-A3-II)
• Krokodilklemmen
• Umhängegurt
• Satz Akkus (Z502H)
• Ladegerät (Z502R)
• Kurzbedienungsanleitung
• Beiblatt Sicherheitsinformationen
• DAkkS-Kalibrierschein
• USB-Schnittstellenkabel
• Set-Probes (Prüfspitzenset)
• Software IZYTRONIQ BUSINESS ADVANCED

Spannungs, Phasen-, Durchgangsprüfer und Drehfeldrichtungsanzeiger bis 690V

Robustes, sicheres, handliches Prüfgerät bis 690V für Spannungs-, Phasen-, Polaritäts- und Durchgangsprüfung sowie zur Drehfeldrichtungsanzeige.

• Typ PROFISAFE 690L
• Ausführung in IP 65 mit 2 LEDs und LCD Display
• Versorgung über wieder aufladbare Lithium-Batterien. (Aufladung erfolgt über ein 230 V-Spannungsnetz)
• Spannungsfestigkeit > 6kV
• VDE-GS geprüft
• Gerät der Messkategorie CAT IV
• Nennspannungsbereich 12 ... 690 V
• Eingangswiderstand 167 kΩ
• Frequenzbereich 0 ... 500 Hz
• Strom 3,4 mA
• Einschaltdauer 30 s
• Durchgangsprüfung 0 ... 1000 kΩ

Prüfadapterset für verschiedene VDE-Prüfungen

Das Prüfadapterset verfügt über verschiedene Prüfadapter zur Vereinfachung von Messungen und Prüfungen mit VDE-Prüfgeräten. Die RCD-Prüfadapter sind für Prüfungen nach VDE 0100 bzw. VDE 0105 an Installationen der Messkategorie CAT III im Spannungsbereich von 100 V - 400 V AC  geeignet. Die Messkategorie III eignet sich zum Prüfen und Messen von Stromkreisen, die am Verteilerkreis der Gebäudeinstallation der Niederspannungsnetzinstallation angeschlossen sind. Der CEE-Prüfadapter vereinfach den Zugang zu den CEE-Steckdosenkontakten.

Technische Daten:

• RCD-Messbrücke 2-polig
• RCD-Messbrücke 4-polig
• Griffstück
• CEE-Prüfadapter / 4 mm Sicherheitsbuchsen
• Aufbewahrungskoffer
• Abmessungen: 250 x 200 x 100 mm
• Gewicht: 1,0 kg

SybaPro Experimentierwagen für Ins-/Car-/TruckTrain, 1085x1350x800mm

Lucas-Nülle Experimentier-/Laborwagen für Ins-/Car-/TruckTrain (Labor- und Industriedesign grau)

Unser hochwertiger und fahrbarer Experimentier- und Demostand überzeugt durch enorme Stabilität, ein größeres Platzangebot, hervorragende Stand- und Laufeigenschaften, ein einfaches Handling und nahezu unendliche Personalisierungs- und Gestaltungsmöglichkeiten. Der Wagen ist durch seine Konstruktion mit vier Aluprofil-Tischbeinen und speziellen Zargen- und Plattenbefestigungen den höchsten Ansprüchen gewachsen – um die Ausbildung in Ihren Laboren und Werkstätten zu vereinfachen. Für einen perfekt organisierten Lernplatz mit extra viel Stauraum haben Sie die Möglichkeit, Hängeunterschränke im unteren Bereich des Wagens zu platzieren. Selbstverständlich ist der Wagen kompatibel zu allen An- und Ausbauteilen des Lucas-Nülle SybaPro-Systems und kann vielfach modular erweitert werden.

Dieser Experimentierwagen ist speziell zur Aufnahme von InsTrain- und CarTrain- sowie TruckTrain-Systemen konzipiert. Ob für den Frontalunterricht oder praxisgerechte Schülerversuche, mit dem InsTrain-Experimentierstand können alle InsTrain-Systeme sicher und strukturiert aufgebaut werden.
Für den Auszubildenden entsteht ein moderner, ausbildungsgerechter Arbeitsplatz mit Arbeitsfläche und Systemanbindung.

Komfortabel lernen dank extratiefer Tischplatte und eines Ablagebodens

• Die großzügige Tischplatte mit 800mm Tiefe bietet Ihnen viel Raum zum Arbeiten und schützt gleichzeitig Ihre Geräte: Da kein Gerät mehr übersteht, werden Wandkollisionen vermieden.
• Der Ablageboden bietet Raum für große Peripherie wie PCs, Kompressoren, Unterschränke und alles, was Sie sonst noch unterbringen möchten – für einen vielseitigen und organisierten Lernplatz mit viel Stauraum und Platz für Ordnung.
• Hochverdichtete, mehrschichtige Feinspanplatten nach DIN EN 438-1 in einer Stärke von 30 Millimetern sorgen für noch mehr Stabilität.
• Bei den Platten gemäß Güteklasse E1 nach DIN 68765 haben Sie die Wahl: Sie sind in vielen verschiedenen Dekoren lieferbar.
• Standardmäßig sind die Platten mit beidseitigem, 0,8mm starkem und leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926 in Grau (RAL 7035) ausgestattet.
• Das robuste Material garantiert Langlebigkeit und ist gegen eine Vielzahl von Chemikalien, Säuren und Laugen beständig.
• Die Platten sind hitzeunempfindlich: Beispielsweise flüssiges Lötzinn oder punktförmige Erwärmung durch Lötkolben können ihnen nichts anhaben.
• Eingefasst ist die Platte mit einer massiven, schlagzähen Schutzkante aus 3mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047.
• Der Belag und die Umleimer sind PVC-frei.
• Die Maße der Tischplatte betragen 1085 x 30 x 800mm (BHT).
• Die Maße des Ablagebodens sind 1005 x 30 x 445mm (BHT).

Stabilität und Standfestigkeit dank eines ausgeklügelten Grundgestells

• Vier Seitenteile aus Alu-Strangpressprofilen mit Vielnutprofilierung sorgen für eine symmetrische Lastverteilung und erhöhte Lastaufnahme.
• Spezialzargen- und Mehrfachbefestigungen für Profile, Rollen, Tischplatte und Bodenplatte sorgen für höchste Stabilität.
• In jedem Alu-Strangpressprofil befinden sich 8 gleichwertige Nuten nach Industrienorm (Nut 10).
• Durch die Nutenprofile erweitern Sie den Laborwagen modular. An- und Anbauten mit industriegenormten Anbauten sind ein Kinderspiel.
• Alle Aluprofile und Metallteile sind säurebeständig epoxidharzbeschichtet, ca. 80 µm, in grau RAL 7047, die personalisierbare Plattenzarge in anthrazit RAL 7016.

Aufbau

• Der Wagen wird mit 2 Alu-Verlängerungsprofilen (Länge 520mm) erweitert und ist somit geeignet für den Aufbau eines Ins-/Car-/ oder TruckTrain-Systems.
• Auch ist eine zusätzliche Erweiterung mit Alu-Verlängerungsprofilen in verschiedenen Längen möglich.
• Diese Profile sind kompatibel zu allen weitern An- und Aufbausystemen des SybaPro-Systems, wie z. b: Messleitungshalter, PC-Halter, Monitorhalterung uvm.

Hängeunterschrank

• Zusätzlich verfügt der Wagen über einen Hängeunterschrank mit 3 Schubladen wie folgt: 2x HE + 1 Utensilienschublade 1HE.
• Die Nutzbreite der Schubladen beträgt 330mm, die Nutztiefe 480mm.
• Der Schrank ist mit einer Zentralverriegelung abschließbar.
• Die Schubladen sind aus Metall mit einer umlaufenden Steckschlitzreihe zur Aufnahme von Teilern.
• Der Korpus und Fronten bestehen aus 19mm starker hochverdichteter mehrschichtiger Feinspanplatte mit beidseitiger Kunststoffbeschichtung der Güteklasse E1
• Der Korpus ist grau (RAL 7035), die Fronten sind anthrazit (RAL 7016) und die Griffe aus Edelstahl. Hierbei sind weitere Farbkombinationen auf Anfrage möglich.
• Abmessungen: 430 x 580 x 290mm (BTH)

Beste Stand- und Laufeigenschaften für maximale Flexibilität

• Große Rollen mit einem Durchmesser von 100mm, davon zwei gebremst, und spezielle hochstabile Rollenzargen verleihen dem Laborwagen beste Laufeigenschaften und größtmögliche Stabilität.
• Hochgesetzte Rollenaufnahmen sorgen für einen tieferen technischen Schwerpunkt, hohe Stabilität und volle Kippsicherheit.
• Reihen Sie problemlos mehrere Wagen aneinander, ganz ohne Kollisionen mit anderen Wagen und Wänden – die nach innen versetzten Rollen machen es möglich.
• Die seitlich verstärkte Tischplattenzarge umschließt die vier tragenden Aluprofile von drei Seiten.
• Die Rollen und die Tischplattenzarge bestehen aus einer stabilen, 5mm starken Stahlwinkel-Kombination.
• Ein durchgängiger und mit der Tischzarge kombinierter Kabelkanal mit vier Öffnungen zur Kabel-Einführung und -Ausführung unterhalb der Tischplatte sorgen für organisierte Kabel.
• Vier Zargenwinkel in Längsrichtung (je zwei links und rechts) ermöglichen eine Unterschrankmontage.
• Die säurebeständige Epoxidharzbeschichtung macht die Zargen besonders widerstandsfähig.

Zubehör und sonstige Eigenschaften:

Personalisierungsmöglichkeiten:

• Gestalten Sie Ihren Laborwagen individuell mit Ihrem Firmenlogo, eingefräst in die Tischzarge (im Standard: LN), und einer großen Farb- und Materialauswahl für Gestell und Platten.

Steckdosenleiste mit Halter

• Die Sechsfach-Steckdosenleiste mit einer zwei Meter langen Zuleitung und einem Schuko-Stecker hat einen speziellem Befestigungsadapter und ist somit an jeder beliebigen Stelle der Aluprofile montierbar. Standardmäßig ist sie am Aluprofil unterhalb der Tischplatte montiert.

PC-Fixierungswinkel:

• Ein Winkel mit Gummistoppern fixiert den (optionalen) PC von oben.
• Passen Sie die Montagehöhe variabel an jedes PC-Gehäuse an.
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80µm, Farbe RAL 7047

Abmessungen:

• Tischplattenhöhe 830mm
• Abmessungen ohne CarTrain/InsTrain-Aufsatz: 1085 x 1350 x 800 (B x H x T)
• Abmessungen mit CarTrain/InsTrain-Aufsatz: 1085 x 1650 x 800 (B x H x T)

Dieser mobile Experimentierstand wird Ihnen bereits vormontiert geliefert.
Eine digitale animierte Aufbauanleitung ist zudem via QR-Code abrufbar.

Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100

Schwenkbare Monitorhalterung zur Montage an Aluprofilen des SybaPRO Systems. Ermöglicht die optimale Positionierung des Monitors für ermüdungsarmes Arbeiten und Experimentieren.

• Faltarm mit 2-teiligem Gelenk
• Schnellverschluss für stufenlose Höhenverstellung am Alu – Strangpressprofil
• VESA Befestigung 7,5x7,5cm
• inkl. Adapter von VESA 75 (7,5x7,5) auf VESA 100 (10x10)
• 2 Kabelspangen zur Kabelführung am Haltearm
• Belastbar bis 15kg / 33lbs
• Der TFT Monitor kann parallel zur Tischkante gedreht werden
• Abstand von 105 bis 480mm stufenlos verstellbar

Zusätzlich enthalten: Kabelführungsset zur geführten Kabelverlegung an den Alu-Profilen der Laborsysteme der SybaPro-Serie

Set bestehend aus:

• 3 Kabelbinderkreuzblöcke für die vordere/hintere Nut des Alu-Profils
• 3 Kabelbinderkreuzblöcke für die seitlichen Nuten des Alu-Profils
• 12 Kabelbinder
• 4 Aluminiumabdeckprofile zur Verschließung/Kabelverlegung innerhalb der Nuten des Alu-Profils
• inkl. Montageanleitung

Messleitungshalter grau für Wand-/ Alu-Profil Montage für 48x4mm-Messleitungen

Messleitungshalter aus 1,5mm Stahlblech, passend zu allen Möbeln des SybaPro Aluprofil Systems, zur Aufnahme von 48x4mm-Sicherheitsmessleitungen

• Breite 200mm, 12 Kabelführungsnuten
• Montagehöhe am Aluprofil verstellbar
• links oder rechts montierbar
• Wandmontage möglich
• Inklusive 2 Schrauben und Nutensteinen
• Säurebeständige Epoxidharz-Pulverbeschichtung von ca. 80µm, Farbe grau (RAL7047)

Schutzhülle für Car/InsTrain-Experimentierwagen

Schutzhülle für den mobilen CarTrain/InsTrain Kompaktsystem-Experimentierstand (ST7200-7K)

• Schutz der Geräte vor Staub und Feuchtigkeit
• Sichtschutz (Schutzhülle darf nicht transparent sein, Blickdicht)
• Farbe: Dunkelgrau matt mit Siebdruck
• Material: Polyamidgewebe mit PU-Beschichtung
• Hochreißfest, imprägniert, abwaschbar, wasserdicht

Werkzeugkoffer -Elektrotechnik-

Lederkoffer mit Dokumententasche und Schultertragriemen speziell für die Belange von Auszubildenden bestückt. Die Kanten sind mit Alu-Winkeln verstärkt und im Boden befindet sich eine stabile verzinkte Blechbodenwanne. Die Front- und Rückseite des Koffers sind getrennt aufklappbar. er Koffer besitz abschließbare Schlösser. Bestückt ist der Koffer mit folgenden Werkzeugen:

• 1 Telefonzange, gerade
• 1 Seitenschneider
• 1 Abisolierzange
• 1 Kabelschere
• 2 Kreuzschlitz-Schraubendreher PZ
• 2 Kreuzschlitz-Schraubendreher PH
• 3 Elektriker-Schraubendreher
• 1 Spannungsprüfer
• 1 Kabelmesser
• 1 Jokari-Kabelmesser
• 1 Taschensäge PUK
• 1 Gliedermaßstab
• 1 Bleistift
• 1 Schlosserhammer
• 1 Wasserwaage
• 1 Malerspachtel
• 1 Gipsmulde
• 1 Pinsel
• Abmessungen: 440x240x340 mm (LxBxH)
• Gewicht: 5,0kg
