Brennstoffzelle mit DC-Wandler

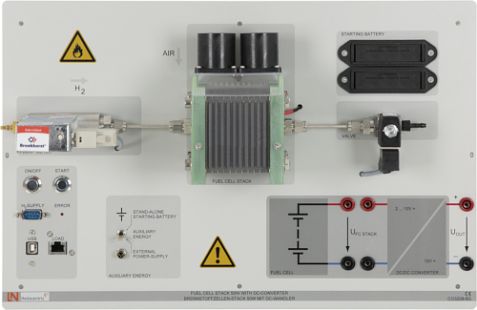

Experimentierplatte mit Brennstoffzellenstack, bestehend aus 10 in Reihe geschalteten Zellen. Die Platte enthält alle Funktionselemente für den Betrieb einer autonomen Brennstoffzellenversorgung. Ein integrierter DC-DC-Wandler mit Überstrombegrenzung erzeugt aus der lastabhängigen Spannung der Brennstoffzelle eine stabilisierte 12V Spannung. Das integrierte Interface misst alle relevanten Größen, steuert die Abläufe und überwacht die sicherheitsrelevanten Parameter.

• Brennstoffzellenstack

• Nennleistung / maximale Leistung: 40W / 50W

• Leerlauf- / Nennspannung: 9V / 5V

• Nennstrom / maximaler Strom: 8A / 10 A

• Wasserstoffverbrauch bei Nennleistung: 580 Nml/min.

• Lüfter mit verstellbarer Drehzahl

• Schnellkupplungsanschluss für Wasserstoffzufuhr

• Durchflussmesser für Wasserstoff

• Spülventil mit Schlauchanschluss

• Anschluss für Wasserstoffzufuhr-Magnetventil über 9-pol. S-Sub Buchse

• Steckernetzteil, 12 V, stabilisiert

• 4 Stück 4mm-Sicherheitsbuchsen

• Statusanzeigen über 2 x LED

• Hauptschalter und Taster START

• CD mit Interactive Lab Assistent „Brennstoffzellentechnik“

• Mikroprozessorsteuerung

• 7 Stück 4-stellige 7-Segment-Anzeige

• RS485-Schnittstelle

• USB-Schnittstelle

• Abmessungen: 297 x 460 x 350mm (HxBxT)

• Gewicht: 6,8kg
