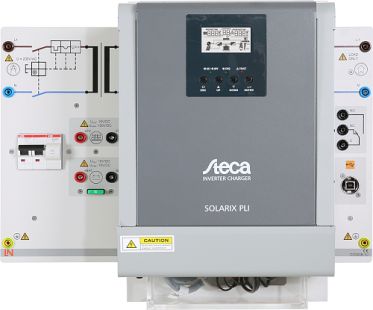

Hybrid-Wechselrichter

Der Hybrid-Wechselrichter versorgt die angeschlossene Last über den Akkumulator, die PV-Anlage oder das Energienetz. Der Akkumulator kann über einen integrierten AC-Laderegler und/oder einen MPPT-Solarladeregler mit der IUoU-Ladekennlinie aufgeladen werden. Der Hybrid-Wechselrichter schützt den Akkumulator vor Überlast, Über- und Tiefentladung. Ein Display sowie LEDs informieren über den Betriebs- und Ladezustand.

Der Hybrid-Wechselrichter besitzt folgende Merkmale:

• Systemspannung: 12 V
• Systemleistung: 1200 VA, 2400 VA für 5 sec.
• Eingangsspannung: 90 V bis 280 V
• Transferzeit: 10 ms
• Ausgangsspannung: 230 V
• Ausgangsfrequenz: 50 / 60 Hz
• Batteriespannung: 10 V bis 15 V
  • Max. Ladestrom PV: 40 A
  • Max. Ladestrom AC: 20 A
• MPPT-Ladregler: 15 V bis 80 V
  • Lade-Nennleistung: 550 W
  • Leerlaufspannung PV-Modul: 18 V bis 100 V
• Anschlüsse für
  • Solargenerator
  • Solar Akkumulator
  • Einphasiger Netzanschluss
  • Einphasiger AC-Verbraucher
  • Potenzialfreier Schaltkontakt
• Überspannungsschutz Netzanschluss: 255 V
• Leitungsschutzschalter: 6A
• Sicherung Batterieanschluss: 30 A ATO
• Anschlüsse: 4 mm Sicherheitsbuchsen
• Abmessungen: 297 x 228 x 105 mm (HxBxT)
• Gewicht: 20 kg
