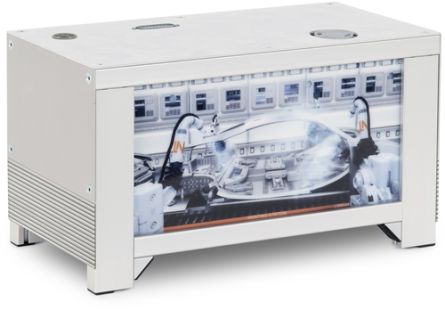

Die Bearbeitungsstation Lackieren dient zum simulierten Lackieren der Autos und Transporter der Car Production. Die Lackierstation kommuniziert mit dem ERP-Lab und teilt diesem den Lackierfortschritt mit. Das ERP-Lab wiederrum redet über WLan mit der Funktionsplatine des Autos. Die RGB-LEDs der Platine werden entsprechend der bestellten Autofarbe angesteuert und färben das Auto. Der Lackiervorgang wird mit digitalen Signalen der SPS angesteuert. Über vier Signale wird die Farbauswahl getroffen. Der Lackievorgang in entsprechender Farbauswahl wird über ein weiteres Signal gestartet. Mehrfache Lackiervorgänge in unterschiedlichen Farben ist möglich. Für den simulierten Lackiervorgang müssen die beiden Tore an der Eingangs- und Ausgangsseite der Station geschlossen werden. Die geöffneten oder geschlossenen Türen werden über Endlagensensoren abgefragt. Ein Lüfter als Absaugung ist an der Oberseite der Station angebracht und muss ebenfalls angesteuert werden. Innerhalb der Station sind an beiden Seiten LED-Streifen angebracht, die den eigentlichen Lackievorgang zeigen. Alle digitalen Ein- und Ausgänge der Station sind mit einem Arduino Mikrocontroller verbunden. Die USB-Schnittstelle des Controllers ist nach Außen geführt. Somit ist eine Umprogrammierung des Controllers möglich.
