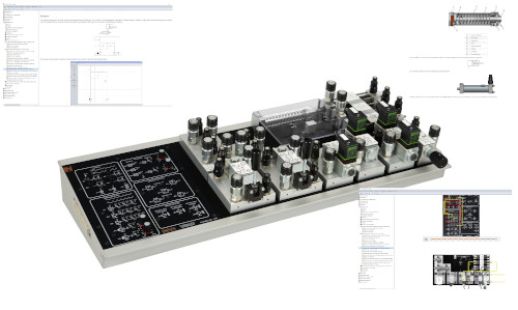

UniTrain Kurs Hydraulik

Lieferumfang:

• Experimentierboard mit: Kurs Hydraulik CO4205-8A und Elektrohydraulik CO4205-8B
• 2 doppeltwirkender Zylinder mit Wegaufnahme und Endlageninitiatoren
• 1 einfachwirkender Zylinder
• 2 Drosselrückschlagventile
• 1 Stromregelventil
• 1 Rückschlagventil
• 1 entsperrbares Rückschlagventil
• 1 4/2 Wegeventil elektrisch betätigt
• 1 4/3 Wegeventil elektrisch betätigt
• 1 2/2 Wegeventil elektrisch betätigt
• 1 4/3 Wegeventil handbetätigt
• 3 Drucksensor
• 2 Druckwächter
• 1 Zeitrelais, einstellbar anzugverzögert
• 1 Zeitrelais, einstellbar abfallverzögert
• 2 Wegaufnehmer für doppeltwirkenden Zylinder
• Relais sowie Bedien- und Beobachtungselemente zum Aufbau Verbindungsprogrammierte Steuerungen
• Virtuelle Relais sowie Bedien- und Beobachtungselemente zum Aufbau Programmierbarer Steuerungen innerhalb der Kurssoftware
• Integrierter Mikrocontroller für Mess- und Steuerungsaufgaben
• Labsoft-Browser und Kurssoftware

 Lerninhalte:

• Grundlagen der Hydraulik/Elektrohydraulik
• Hydraulische und elektrische Schaltpläne
• Einfach- und doppeltwirkende Zylinder
• Ausfahren eines Zylinders mittels Taster
• Ausfahren eines Zylinders mit Selbsthaltung
• Grenztaster als Öffner
• Vorschubsteuerung mit Startvoraussetzung
• Startverriegelung mit beliebigem Zwischenstopp
• Druckabhängige Steuerung
• Mechanische Verriegelung eines Tastenkontaktes
• Elektrische Verriegelung eines Tastenkontaktes
• Eilgang-Vorschub-Schaltung
• Zeitabhängige Steuerung
• Aufnahme von Weg-/Zeitdiagrammen
• Kursdauer: ca. 8 h

Hinweis! Spannungsversorgung über UniTrain Interface!
