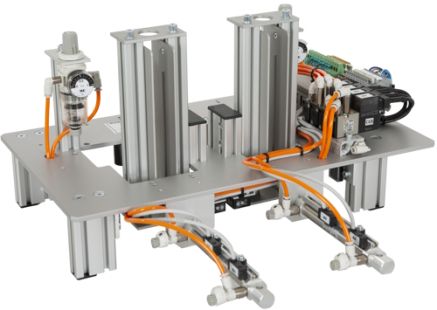

Doppelstation Bearbeiten

Gemeinsam mit dem Transportband führt die Station einen Teilprozess – das Einpressen eines Bolzens in die Werkstücke - der vollautomatischen Montage eines aus drei Teilen bestehenden Endproduktes durch.

• 2 x Fallmagazin zur Bolzenbevorratung
• 2 x Lichtschranke zur Überwachung des Füllstandes
• 2 x Stoppzylinder, doppeltwirkend
• 2 x Endlagesensor
• 2 x Montagezylinder doppeltwirkend
• 4 x Endlagesensor Zylinder
• 4 x Drosselrückschlagventile
• 4 x 4/2-Wege Ventil
• Pneumatik Ventilblock 2-fach
• Druckminderer 0…10 Bar
• Manometer
• SPS-Schnittstelle auf SUB-D 25-polig
• Anforderung an die SPS: 4 x digitale Ausgänge, 8 x digitale Eingänge
