UniTrain Pneumatik

Der Kurs vermittelt das grundlegende Wissen zur Pneumatik. In allen praxisbezogenen Projektaufgaben werden Kern- und Fachqualifikationen unter Einbeziehung selbständigen Planens, Durchführens und Kontrollierens integriert vermittelt.
Eine Berufsfeldbreite Grundausbildung soll Fertigkeiten und Qualifikationen praxisbezogen vermitteln. Zur Ausübung einer qualifizierten beruflichen Tätigkeit sollen die Schüler insbesondere selbständiges Planen, Durchführen und Kontrollieren sowie das Handeln im betrieblichen Gesamtzusammenhang erlernen.

Lerninhalte:

Berufsspezifische Fachqualifikationen, z.B. das Herstellen, Montieren und Demontieren von Baugruppen und Systemen sollen integriert mit Kernqualifikationen, z.B. dem Planen und Organisieren der Arbeit und dem Bewerten der Arbeitsergebnisse, vermittelt werden. Geschäftsprozesse und Qualitätssicherungssysteme im Einsatzgebiet sind u.a. Lerninhalte der berufsspezifischen Fachqualifikation.

Im Einzelnen:

• physikalische Gesetzmäßigkeiten der Pneumatik wie Druckdifferenz und Kompressibilität verstehen
• die gesetzlichen Vorgaben und Sicherheitsbestimmungen kennenlernen und berücksichtigen
• die wichtigsten Symbole der Pneumatik kennenlernen und anwenden
• die Funktion grundlegender Pneumatikschaltungen verstehen
• das typische Verhalten pneumatischer Komponenten in verschiedenen Betriebssituationen erkennen
• charakteristische Werte ermitteln
• Schaltpläne mit der Schaltplansoftware erstellen
• virtuelle Instrumente aus der Kurssoftware öffnen

Pneumatikkomponenten:

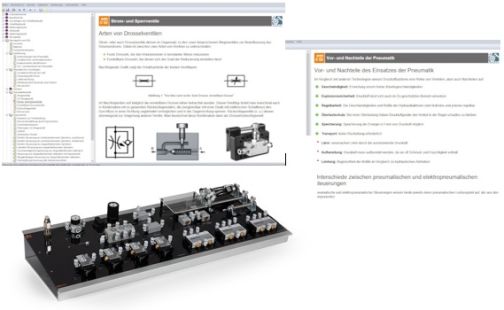

Experimentierboard mit Industrie Komponenten:

• 1 x Manometer 0 bis 10 bar
• 1 x 3/2-Absperrventil, mechanisch betätigt
• 1 x Druckregelventil
• 1 x Drucksensor
• 1 x Pneumatikverteiler, 6-fach
• 1 x 3/2-Wegeventil, Taster, unbetätigt geöffnet (NO)
• 3 x 3/2-Wegeventil, Taster, unbetätigt geschlossen (NC)
• 1 x Wechselventil, ODER
• 1 x Zweidruckventil, UND
• 2 x doppeltwirkender Zylinder, d = 10 mm, h = 80 mm mit Wegaufnahme
• 1 x Einfach wirkender Zylinder, d = 10 mm, h = 25 mm
• 2 x 3/2-Wegeventil, Tastrolle
• 1 x 5/2-Wegeventil, mit Federrückstellung, pneumatisch betätigt
• 2 x 5/2-Wegeventil, Impuls, pneumatisch betätigt
• 2 x Näherungsschalter, pneumatisch, mit Halter
• 2 x Drosselrückschlagventil
• 2 x Potentiometer
• 1 x Schnellentlüftungsventil
• 2 x Rückschlagventil, entsperrbar
• 1 x Schnellkupplung
• 10 x Verschlussstopfen
• 5 x T-Verteiler
• 1 m Schlauch 6 mm
• 5 m Schlauch 4 mm

Lerninhalte:

• Weg-Schritt-Diagramm
• Weg-Zeit-Diagramm
• Direkte Steuerung von einfachwirkenden Zylindern, ausfahrend
• Direkte Steuerung von einfachwirkenden Zylindern, einfahrend
• Direkte Steuerung von doppeltwirkenden Zylindern
• Indirekte Steuerung von doppeltwirkenden Zylindern
• Geschwindigkeitsregulierung von doppeltwirkenden Zylindern
• Geschwindigkeitsregulierung von doppeltwirkenden Zylindern mit Schnellentlüftungsventil
• Steuerung von doppeltwirkenden Zylindern mit Impulsventil
• Wegabhängige Steuerung von doppeltwirkenden Zylindern
• Verknüpfungssteuerung mit Zweidruckventilen 1
• Verknüpfungssteuerung mit Zweidruckventilen 2
• Verknüpfungssteuerung mit Wechsel- und Zweidruckventilen 1
• Verknüpfungssteuerung mit Wechsel- und Zweidruckventilen 2
• Ablaufsteuerung von zwei doppeltwirkenden Zylindern
• Stoppsteuerung durch entsperrbare Rückschlagventile
• Manuelle Betätigung von Zylindern mit Geschwindigkeitsregulierung
• Steuerung von doppeltwirkenden Zylindern mit Näherungsschaltern
• Endlosschaltung mit Stop Schalter
