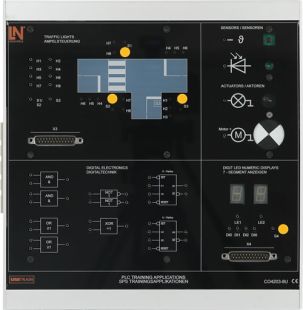

SPS Grundlagenmodelle Board

Das Board ist in vier Themenbereiche aufgeteilt.

• Digitaltechnik
  • Zur Grundlagenvermittlung digitaltechnischer Bausteine ohne Verwendung einer SPS
  • 2 UND Gatter mit jeweils zwei Eingängen
  • 2 ODER Gatter mit jeweils zwei Eingängen
  • 2 Negationen
  • 1 XOR mit zwei Eingängen
  • 1 RS FlipFlop
  • 1 SR FlipFlop
• Ampelsteuerung
  • T-Kreuzung mit Verkehrsampeln für Fußgänger und Straßenverkehr
  • 11 LEDs zur Anzeige der Ampelsignale
  • 8 2 mm Eingangsbuchsen zur Ansteuerung der Ampel-LEDs
  • 2 Taster zur Simulation der Drückanforderung am Fußgängerübergang
  • 1 Taster zur Simulation des Anforderungskontaktes auf der Straße
  • 2 2 mm Ausgangsbuchsen für die Signale der Anforderungen
  • 25-poliger D-Sub Stecker mit Verbindung zu den digitalen Ein- und Ausgängen des Modells zur schnellen Verbindung mit der SPS
• Sensoren / Aktoren
  • Analogwertverarbeitung durch zwei Sensoren und zwei Aktoren
  • Temperatursensor mit 2 mm Buchse zum Abgreifen des analogen Temperatursignals
  • Lichtsensor mit 2 mm Buchse zum Abgreifen des analogen Helligkeitssignals
  • Lampe mit 2 mm Buchse zum analogen Steuern der Helligkeit der Lampe
  • Motor mit 2 mm Buchse zum analogen Steuern der Geschwindigkeit des Motors
• 7-Segment Anzeige
  • Zwei 7-Segment Anzeigen
  • 6 Buchsen zur Ansteuerung der 7-Segment Anzeigen
  • 1 Taster mit Buchse zur Aktivierung der Anzeigen
  • 25-poliger D-Sub Stecker mit Verbindung zu den digitalen Ein- und Ausgängen des Modells zur schnellen Verbindung mit der SPS
