Lichtsensor

Die Lichtautomatik stellt eine teilautomatisierte Fahrlichtregelung dar, die in den meisten Neufahrzeugen zur Serienausstattung gehört. Durch ein optoelektronisches Element bzw. Lichtsensor wird das einfallende Licht gemessen und durch eine Regelelektronik ausgewertet, Je nach Ergebnis der Auswertung wird das Abblendlicht ein- oder ausgeschaltet. Diese Funktion wurde durch das handliche Modul "Lichtsensor" vollständig umgesetzt und kann in Ihre bestehende Beleuchtungswand auf CAN-Basis in wenigen Sekunden nachgerüstet werden. Somit steht Ihnen die teilautomatisierte Fahrtlichtsteuerung auch in der Ausbildung zur Verfügung und bietet Ihnen weiterführende Messmöglichkeiten, so dass das System ganzheitlich verstanden werden kann. Mit dieser „Sensor – Steuergeräteeinheit“ wird das Ausbildungsthema „Nachrüstung von Fahrzeugkomponenten“ und die Thematik „Programmieren von Steuergeräten“ abgedeckt.

Erweiterte Funktionen durch den Lichtsensor:

• Teilautomatisierte Fahrlichtsteuerung
• Ein- und Ausschalten der Lichtautomatik
• Zeitliche Hysterese beim Ausschalten
• Analyse der CAN-Kommunikation

Elemente des Moduls:

• Lichtsensor
• Steuergerät
• Kontrollleuchte
• Schaltelement zum Ein- und Ausschalten des Lichtassistenten
• 4mm Sicherheitsmessbuchsen für die Spannungsversorgung
• 4mm Sicherheitsbuchsen für die CAN-Bus Anbindung
• 2mm Sicherheitsbuchsen für die CAN-Bus Anbindung
• Betriebsspannung: 12V DC
• Eingangs- und Ausgangssignale: CAN-Low-Speed 125 kBit/s

Lerninhalte (Kursdauer ca. 4h):

• Grundlagen Lichtsensor
• Erweiterung eines CAN-Bus Systems
• Das EVA Prinzip
• Ablaufdiagramm eines Lichtassistenten
• Aufbau der elektrischen Schaltung
• Inbetriebnahme nach dem Versuchsaufbau
• Datenkommunikation der Steuergeräte
• Programmierung der Helligkeitsempfindlichkeit im Steuergerät
• Rückmeldung der erfolgten Programmierung durch das Steuergerät
• Ansteuerung von Steuergeräten
• Diagnose und Fehlersuche mit Kundenauftrag
• Werkstattauftrag erfassen
• Auswahl der Reparaturmaßnahme nach Herstellervorgabe
• Umprogrammieren des Steuergeräts
• Fehler im System Kraftfahrzeug einordnen
• Reparaturmethode und Kundengespräch
• Messtechnische Untersuchung

Lieferumfang:

• ½ A4 Platte mit fotorealistischer Darstellung für Schaltung, Fahrzeug und Steuergerät, im Pultgehäuse

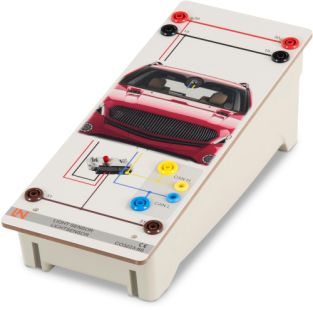

• Modul mit Lichtsensor, Steuergerät, Schaltelement (297 x 114 x 120 mm / 0,6 kg)

Bitte beachten Sie, dass der dazugehörige E-Learning Kurs SO2803-1A mindestens in der Version 4.0.0.0 vorliegen muss, damit Sie das Modul verwenden können.
