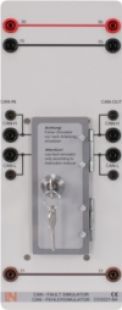

CAN Fehlersimulator

Der CAN-Fehlersimulator kann in jede CAN-Bus-Datenleitung eingebunden werden. Die eigentliche Fehlerschaltung befindet sich hinter einer verschließbaren Klappe. Dort können mit acht Schaltern die Standard-ISO-Fehler aufgeschaltet werden.

Folgende Fehler können geschaltet werden:

• Unterbrechung CAN-Low
• Unterbrechung CAN-High
• Schluss nach Batterie Plus CAN-Low
• Schluss nach Masse CAN-High
• Schluss nach Masse Can-Low
• Schluss nach Batterie Plus CAN-High
• Schluss CAN-High nach CAN-Low
• Widerstand 500 Ohm in CAN-High Leitung

Plattenbeschreibung

• Kompatibel zu Low-Speed- und High-Speed-CAN-Bus (ISO 11898-2 und ISO 11898-3)
• Betriebsspannung 12V/13,8V
• Eingänge: 2 mm Messbuchsen und 4 mm Sicherheitsbuchsen
• Ausgänge: 2 mm Messbuchsen und 4 mm Sicherheitsbuchsen
• Kfz-spezifische Klemmenbezeichnung
• durchgezogene Spannungsversorgung über Kl. 30 und 15 im oberen Bereich
• durchgezogene Masse über Kl. 31 im unteren Bereich
• farbiger Siebdruck
• Abmessungen: 297 x 114 x 60mm
• Gewicht 1,0 kg
