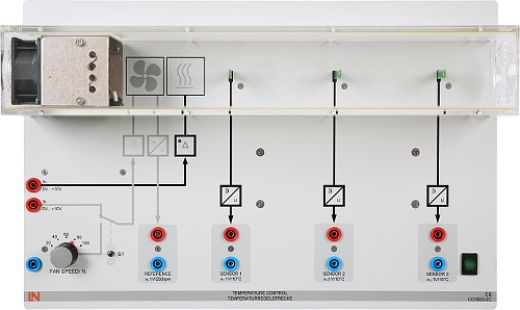

Luft-Temperaturregelstrecke

Die Regelung von Temperaturen ist in vielen Bereichen ein klassisches Beispiel für eine Regelung an Systemen mit großen Zeitkonstanten. Neben der reinen Temperaturregelung kann als weitere Größe der Durchfluss der Luft betrachtet werden.

• Schnelle Temperaturstrecke durch massearmes Heizelement
• Eingebauter Leistungsverstärker zur Ansteuerung des Heizelementes
• 3 schnelle Platin-Temperatursensoren in verschiedenen Abständen ermöglichen unterschiedliche Streckenparameter
• Kontrollierte Luftdurchfluss über drehzahlgeregelten Lüfter garantiert reproduzierbare Ergebnisse
• Transparenter Luftkanal aus Makrolon
• Eingang für das Aufschalten von Störgrößen ermöglicht effektives Untersuchen der Regelung
• Eigensicheres System durch kontinuierliche Temperaturüberwachung und -abschaltung
• Integriertes Weitbereichsnetzteil zur Spannungsversorgung 88 - 264 VAC
• Ansteuerung des Heizelements über Analogeingang 0-10 V
• Ansteuerung des Lüfters über Analogeingang 0-10 V
• 3 Temperatursignale über Analogausgänge 1V/10°C
• Lüfterdrehzahlsignal über Analogausgang 1V/250rpm
• Abmessungen: 456 x 297 x 110 mm (BxHxT)
• Gewicht: 3,5 kg
