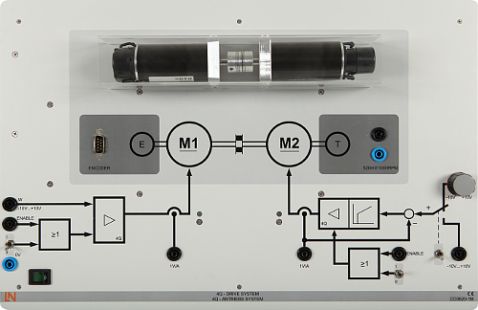

4Q Antriebs System

Geregelte Antriebe mit hohen Anforderungen an die Dynamik werden oft in Automatisierungslösungen wie z.B. Werkzeugmaschinen oder Robotersystemen eingesetzt. Das Trainingssystem ermöglicht in anschaulicher Weise die Untersuchung verschiedenster Regelungskonzepte.

• Gekoppeltes Antriebssystem mit zwei 90W Gleichstrommotoren
• Betrieb in allen 4 Quadranten
• Tachogenerator und Inkrementalgeber als Rückführsysteme für die Positions- und Drehzahlregelung
• Skala für die Rotorpositionsanzeige
• 2 hochdynamische 4-Quadrantensteller mit bis zu 6 A Ausgangsstrom
• Eingebaute Stromsensoren zur einfachen Strommessung und -regelung
• Integrierte Stromregelung an einem Motor ermöglicht definierte Lastsprünge
• Visualisierung der verschiedenen Belastungszustände
• Potentiometer zum Einstellen der Belastungszustände
• Integriertes Weitbereichsnetzteil zur Spannungsversorgung
• Abmessungen: 456 x 297 x 110 mm (BxHxT)
• Gewicht: 3,5 kg
