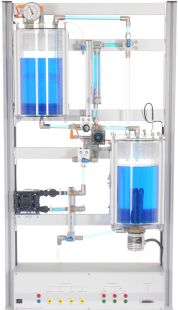

IPA Kompaktstation

Druck, Temperatur, Volumen, Durchfluss professionell regeln:
Die IPA Kompaktstation mit 4 integrierten Regelstrecken ist die optimale Lösung für typische Produktionsprozesse in unterschiedlichsten Branchen. Die Modularität des Systems ermöglicht die Realisierung beliebiger Konfigurationen in der sicheren Laborumgebung.

IPA Kompaktstation bestehend aus:

• 2 Behälter (je 7,5 Liter)
• Druckbehälter
• Steckbares Rohrsystem
• Aufnahmerahmen
• Versorgungsbehälter

Maße:

• Breite: 600 mm
• Tiefe: 900 mm
• Höhe: 1810 mm

Sensorik:

• 4 kapazitive Sensoren
• Ultraschallsensor
• Durchflusssensor
• Drucksensor
• PT100 Temperatursensor
• Manometer -1 bar bis 1,5 bar (-14 psi bis 20 psi)

Aktorik:

• Pumpe max. 3,4 l/min bei 1,2 bar
• Heizung mit 1000 W

Elektrik:

• 3HE Anschlusskanal mit Messwandler und Ansteuerung
• Integriertes Netzteil 24 V DC
• Motorregler mit digitaler und analoger Ansteuerung
• IMS Anschluss DSUB 25

Ihre Vorteile:

• P-, I-, D-, PI-, PID-, Zweipunkt- und Kaskadenregelung
• Praxisnähe durch Verwendung von Industriekomponenten
• Sensoren der Prozesstechnik für Temperatur, Füllstand, Durchfluss und Druck
• Kombination mit beliebigen Steuer- und Regelsystemen aus Industrie und Ausbildung
• Aktivierung der einzelnen Regelstrecken durch einfaches Umstellen der Kugelhähne
• Das flexible Rohrleitungssystem erlaubt sehr schnell Änderungen des Fließschemas oder die Integration anderer Komponenten
• Ansteuerung der Pumpe direkt oder drehzahlgesteuert
• Separierter Betrieb der 4 Regelstrecken
• Handbetrieb ohne Zusatzgeräte direkt über Simulationsschalter
• Integrierte Anzeige der Größen Druck, Durchfluss und Füllstand
