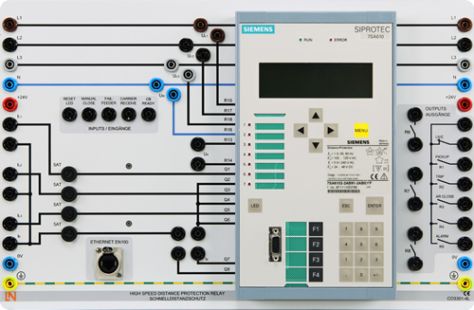

Schnelldistanzschutzrelais

Der Schnelldistanzschutz wird für den selektiven Kurzschlussschutz in Hochspannungsnetzen eingesetzt. In Verbindung mit Leistungsnachbildungen können alle relevanten Situationen nachgebildet werden.

Funktionen:

• Distanzschutz (ANSI 21/21N)

• sechs Distanzzonen

• Anregeverfahren: Überstromanregung I>>

• Polygon- oder Kreisförmige Auslösecharakteristik

• Signalverfahren bei Distanzschutz (ANSI 85-21)

• Überspannungsschutz, Unterspannungsschutz (ANSI 59, 27)

• Frequenzschutz (ANSI 81)

• Thermischer Überlastschutz (ANSI 49)

• Reserve- Überstromzeitschutz (ANSI 50, 50N, 51, 51N)

• Endfehlerschutz (ANSI 50-STUB)

• Schutz bei Zuschalten auf Kurzschluss (ANSI 50HS)

• Auslösekreisüberwachung (ANSI 74TC)

• Ein-Befehl Verriegelung (Lockout, ANSI 86)

 Ein- Ausgänge:

• 5 Meldeeingänge

• 4 Befehlsausgaben

• 5 schnelle Relais

 Messwerte:

Aus den erfassten Größen Strom und Spannung werden Effektivwerte sowie cos φ, Frequenz, Wirk- und Blindleistung errechnet.
Die Messwerte werden in Primär-, Sekundär- und Prozentwerten angezeigt.

Technische Daten:

• Nennspannung: U_nom = 80...125VAC

• Nennfrequenz: f_nom = 50/60Hz

• Nennstrom: I_nom = 1A

• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen

• Schnittstelle Ethernet EN100

• Inklusive Bediensoftware zur Parametrierung und Auswertung des Distanzschutzrelais,
  erforderliches Betriebssystem: Microsoft Windows 7 Ultimate/Enterprise und Professional 32-bit und 64- bit mit Service Pack 1

• Gewicht:5 kg
