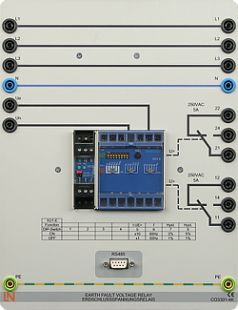

Erdschlussspannungsrelais

Lehrplatte mit digitalem, dreiphasigen Relais zur Erdschlusserfassung mit isoliertem und halbstarr geerdeten Mittelspannungsnetzen (ANSI 59N). Die Parametrierung des Relais kann wahlweise von Hand oder mit einem PC über die integrierte RS485 Schnittstelle erfolgen.

• Nennfrequenz: 50/60Hz

• Leistungsaufnahme: 1VA

• _{Ausgangsrelais:
  Einschaltstrom: 20A
  Nennstrom: 5A
  Max. Schaltleistung:
  1250VA AC/120W DC ohmisch
  500VA AC/75W DC induktiv}

• LED-Anzeigen:
  "ON" Betriebsbereitschaft
  "UE" bei Anregung (blinkend), bei Auslösung (Dauerlicht)

• Bedienelemente:
  Taster "TEST" Überprüfung der Funktionsweise der Relais und der LEDs
  2 Potentiometer zum Einstellen der Auslösewerte
  Ue> Grob- und Feineinstellung
  1 Potentiometer zum Einstellen der Auslösezeit
  DIP-Schalter für: NC, Faktor für Ue>, Wahl der Nennfrequenz, Einstellung Schalthysterese

• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen

• Die integrierte Schnittstelle RS 485 ist für die Parametrierung von Schutzrelais geeignet. Sie erfasst und überträgt Werte vom Relais zum PC und zurück. Durch eine optische Übertragung der Signale wird eine galvanische Trennung gewährleistet.

• Anzeige der Schnittstelle:
  1. LED grün = Betriebsanzeige
  2. LED grün = Datenübertragung

• Abmessungen: 297 x 114 x 125mm (HxBxT)

• Gewicht: 1kg
