Leistungs- und Leistungsrichtungsrelais

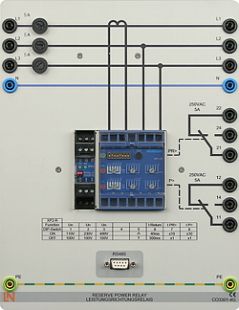

Lehrplatte mit einphasigen, richtungsabhängigen Leistungsrelais (ANSI 32 und 37). Das Gerät ist mit einer Software zum Selbsttest ausgerüstet. Die Parametrierung des Relais kann wahlweise von Hand oder mit einem PC über die integrierte RS485 Schnittstelle erfolgen.

• Nennspannung: 100V, 110V, 230V, 400V

• Nennfrequenz: 35-78Hz

• Leistungsaufnahme:
  im Spannungspfad: 1VA
  im Strompfad: 0,075 VA bei I_N = 1A, 0,1VA bei In= 5A

• Arbeitsbereich der Leistungserfassung:
  für den Spannungspfad: 40....130% U_N
  für den Strompfad: 0...120% I_N

• Thermische Belastbarkeit:
  für den Spannungspfad: 520V AC
  für den Strompfad: 4x I_N

• _{Ausgangsrelais:
  Einschaltstrom: 20A
  Nennstrom: 5A
  Max. Schaltleistung:
  1250VA AC/120W DC ohmisch
  500VA AC/75W DC induktiv}

• Einstellbereiche:
  PR > 1.... 30% P_N
  P> 1....120% P_N
  tPr 0....10s/0...100s;
  tP 0....10s/0...100s

• LED-Anzeigen:
  "ON" für Betriebsbereitschaft
  P< und Pr> Anregung (blinkend)
  P> und Pr> Anregung (Dauerlicht)

• Bedienelemente:
  Taster "TEST" = Testauslösung des Gerätes
  6 Potentiometer zum Einstellen des Auslösebereiches und der Abschaltzeit
  8 DIP-Schalter zum Festlegen der jeweiligen Nennwerte

• Die integrierte Schnittstelle RS 485 ist für die Parametrierung von Schutzrelais geeignet. Sie erfasst und überträgt Werte vom Relais zum PC und zurück. Durch eine optische Übertragung der Signale wird eine galvanische Trennung gewährleistet.

• Anzeige der Schnittstelle:
  1. LED grün = Betriebsanzeige
  2. LED grün = Datenübertragung

• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen

• Abmessungen: 297 x 228 x 125mm (HxBxT)

• Gewicht: 1,0kg
