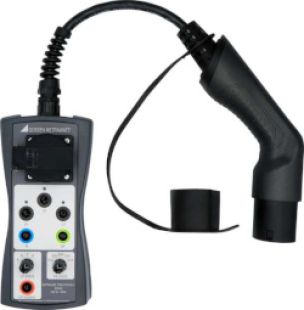

EV-Tester/Simulator mit Lastsimulation

1- und 3-phasiger Prüfadapter mit Stecker Typ 2 zum Prüfen der Wirksamkeit von Schutzmaßnahmen an E-Ladestationen. Simulation von fiktiv angeschlossenen Elektrofahrzeugen sowie Simulation der Strombelastbarkeit von Ladegarnituren gemäß IEC 61851-1

• Fahrzeugsimulation (CP) - Fahrzeugzustande A bis E werden über Drehschalter eingestellt
• Kabelsimulation (PP) - Die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A sowie "kein Kabel angeschlossen" können über Drehschalter simuliert werden
• Fehlersimulation - Simulation eines Kurzschusses zwischen CP und PE über Drehschalter
• Anzeige der Phasenspannungen über LEDs - je nach E-Ladestation können eine oder drei Phasen aktiv sein
• Prüfen von E-Ladestationen mit fest angeschlossenem Ladekabel - durch verlängerten CP-Prüfstift


Zur Fahrzeugsimulation (CP):
Gemäß IEC 61851 können die Zustände A, B, C, D und E simuliert werden. Die verschiedenen Fahrzeugzustände werden über den Drehschalter eingestellt.

Zur Kabelsimulation (PP):
Es können die verschiedenen Codierungen für Ladekabel mit 13, 20, 32 und 63 A simuliert werden. Außerdem ist es möglich, den Zustand "kein Kabel" zu simulieren.
Die Simulation der verschiedenen Ladekabel erfolgt durch Schalten verschiedener Widerstände zwischen PP und PE mithilfe des Drehschalters. Gemäß IEC 61851 sind folgende Werte möglich:

Kein Kabel - 0 Ω
13A Kabel - 1,5kΩ
20A Kabel - 680 Ω
32A Kabel - 220 Ω
63A Kabel - 100 Ω
