Installationstester zur Prüfung der Schutzmaßnahmen nach DIN VDE0100, RCD Typ B

Eine Weitbereichsmesseinrichtung ermöglicht den Einsatz des Prüfgeräts für alle Wechselstrom- und Drehstromnetze mit Spannungen von 65 bis 500V und Frequenzen von 15,4 bis 420Hz.

• Schleifen- und Netzimpedanzmessung
• Messung des Isolationswiderstandes mit Nennspannung, mit variabler oder ansteigender Prüfspannung Niederohmmessung
• Erdwiderstandsmessung
• Standortisolationsmessung
• Universelles Anschlusssystem
• Anzeige von zulässigen Sicherungstypen für elektrische Anlagen
• Prüfung des Anlaufs von Energieverbrauchszählern
• Berechnung von Leitungslängen für gängige Querschnitte von Kupferleitungen
• Messung von Vor-, Leck- und Ausgleichsströmen bis 1 A sowie Arbeitsströme
• Messen der Drehfeldrichtung (Phasenfolge, höchste verkettete Spannung)
• Messen der Berührungsspannung ohne Auslösung des Schalters.
• (Hierbei wird die auf Nennfehlerstrom bezogene Berührungsspannung mit 1/3 des Nennfehlerstromes gemessen.)
• Auslöseprüfung mit Nennfehlerstrom, Messung der Auslösezeit

Spezielle Prüfungen von Anlagen bzw. RCD-Schutzschaltern

• Prüfen von Anlagen bzw. RCD-Schutzschaltern mit steigendem Fehlerstrom mit Anzeige des Auslösestroms sowie der Berührungsspannung im Augenblick des Auslösens.
• Prüfen von RCD-Schutzschaltern mit: ½ × I_ΔN, 1× I_ΔN, 2× I_ΔN, 5× I_ΔN
• Prüfen von RCD-Schutzschaltern, die für pulsierende Gleichfehlerströme geeignet sind; die Prüfung erfolgt mit positiven oder negativen Halbwellen
• Prüfen von RCD-Schutzschaltern mit einstellbarem Fehlerstrom zur Ermittlung der Berührungsspannung und des Auslösestroms (selektive S, SRCDs, PRCDs, Schukomat, Sidos, Typ G/R, AC, A, A-EV, F, F-EV, B, B+,B-MI)
• Prüfung der Wechselstrom und Gleichstromauslösung von allstromsensitiven RCDs (Typ B)

Auswertesoftware

• Die Software erfasst alle wichtigen Daten zur Protokollierung nach DIN VDE 0100 Teil 600
• Prüfprotokolle (ZVEH) können automatisch erstellt werden
• Verteilerstrukturen mit Stromkreis-/RCD-Daten sind individuell definierbar
• Erstellte Strukturen können gespeichert und bei Bedarf in das Prüfgerät geladen werden
• Prüfgerät und PC können Daten bidirektional über USB-Anschluss austauschen
• Datenexporte sind in EXCEL, CSV und XML möglich
• USB-Schnittstelle
• Push-Print Funktion – Senden des Messwertes nach erfolgter Messung

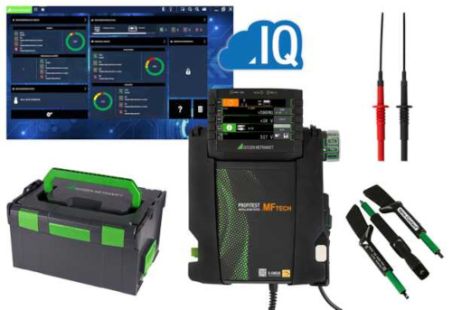

Lieferumfang

•  PROFiTEST MF TECH
•  Schutzkontaktstecker-Einsatz (länderspezifisch)
• 2-Pol-Messadapter und
• Leitung zur Erweiterung zum 3-Pol-Adapter (PRO-A3-II)
• Krokodilklemmen
• Umhängegurt
• Satz Akkus (Z502H)
• Ladegerät (Z502R)
• Kurzbedienungsanleitung
• Beiblatt Sicherheitsinformationen
• DAkkS-Kalibrierschein
• USB-Schnittstellenkabel
• Set-Probes (Prüfspitzenset)
• Software IZYTRONIQ BUSINESS ADVANCED
