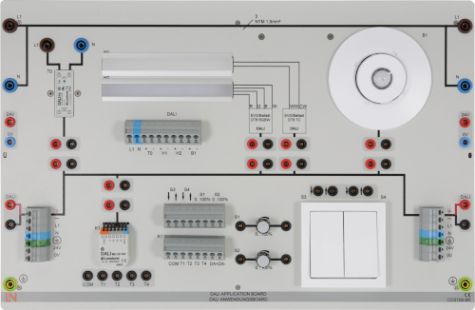

Installationsboard DALI Anwendungen

Das Board beinhaltet neben der DALI-Spannungsversorgung zusätzlich externe Taster, Poti's und DALI-Anwendungen. Die Programmierung erfolgt entweder über einen zusätzlichen USB Controller oder über ein WLAN Touch Display. Folgende Anwendungen können programmiert werden:

• Adressieren und Inbetriebnahme eines DALI Systems
• Bewegungsmeldung automatisch und halbautomatisch,
• Konstantlichtregelung,
• Szeneneinstellungen,
• Push-Funktion,
• Ein/Aus-Funktion,
• Treppenhausfunktion (Timer-Funktion),
• Erstellung von Gruppen
• Messung und Visualisierung von Temperatur, Luftqualität, Luftdruck und Luftfeuchtigkeit
• Jalousiesteuerung

Der DALI-Bus ist standardmäßig nicht in SELV ausgeführt, die DALI-Leitung muss daher netzspannungsfest sein. Der DALI-Bus verfügt über einen elektronischen reversiblen Überlast- und Kurzschlussschutz.

Ausstattung:

• DALI - Busspannungsversorgung
• DALI - Tasterschnittstelle 4-fach
• DALI - Präsenz- / Bewegungsmelder
• LED Strip weiß mit DALI - Treiber  CW-WW
• LED Strip RGBW mit DALI - Treiber DT8 RGBW
• 2 konventionelle Installationstaster
• 2 Potenziometer 0...100%, für analoge Eingangssignale

Technische Daten:

• Betriebsspannung: 120–240 V AC, 50–60 Hz,
• Hilfsspannung: 24V DC
• Schnittstellen DALI
• Ein-/Ausgänge:
  Netzspannung 4mm Sicherheitsbuchsen
  Kleinspannung 2mm Sicherheitsbusen
  Alle Ein- und Ausgänge werden auf Installationssteckkontakte zur praxisnahen Installation herausgeführt.
• Abmessungen 456 x 297 x 60 mm (BxHxT)
• Gewicht: 1,8 kg
