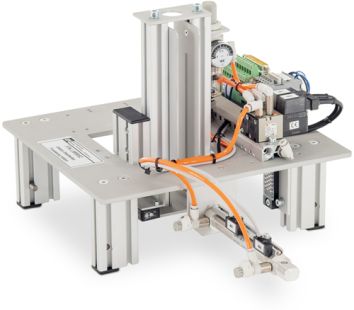

Station Bearbeiten

Gemeinsam mit dem Transportband führt die Station einen Teilprozess – das Einpressen eines Bolzens in die Werkstücke - der vollautomatischen Montage eines aus drei Teilen bestehenden Endproduktes durch.

• Fallmagazin zur Bolzenbevorratung
• Lichtschranke zur Überwachung des Füllstandes
• Stoppzylinder, doppeltwirkend
• Endlagesensor
• Montagezylinder doppeltwirkend
• 2 Endlagesensoren
• 2 x Drosselrückschlagventile
• 2 x 4/2-Wege Ventil
• Pneumatik Ventilblock 2-fach
• Druckminderer 0…10 Bar
• Manometer
• SPS-Schnittstelle auf SUB-D 25-polig
• Anforderung an die SPS: 2 x digitale Ausgänge, 4 x digitale Eingänge
