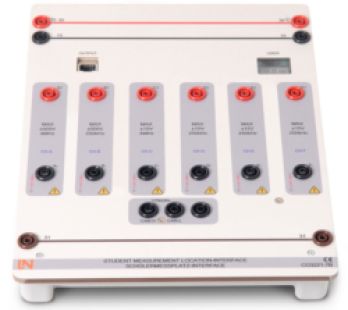

Lehrermessplatz-Interface

Das Lehrermessplatz-Interface dient dazu Spannungssignale aufzunehmen. Diese werden digital verarbeitet und mittels Ethernet-Technologie an die angeschlossenen Schülermessplätze weitergeleitet.

Systemspezifikationen

• Mobiles Messplatzinterface zur Aufnahme und Weiterleitung von Spannungssignalen an Schülermessplätze.
• Datenübertragung über Ethernetkabel (1 x 1m CAT6-Kabel nach höchstem Industriestandard im Lieferumfang enthalten)
• Messzähler mit Anzeige der Angeschlossenen Schülermessplätze.
• Anzeige für das Anliegen der Spannungsversorgung.
• Anzeigeleuchte für Error in der Signalleitung.
• Die Klemmen 30, 15 und 31 (Bezeichnung gemäß DIN 72552) sind mit den Farben nach DIN 72551 gekennzeichnet.
• Eingangsbuchsen als 4mm Sicherheitsmessbuchsen ausgeführt:
• Mindestbelegung der Eingänge:
• Zwei mal zwei Buchsen +/- 500 V Analogeingang
• Vier mal zwei Buchsen +/- 15V Analogeingang
• Sicherheitsniveau der Eingänge: 600 V CAT II
• Eingebauter CAN-Transceiverbaustein Class-B
• Abmessungen: 228 x 296 x 125mm (BxHxT)
• Gewicht: 2 kg
