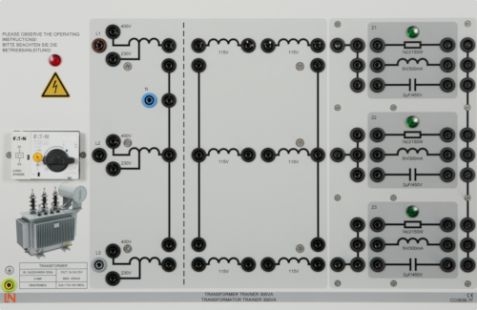

Transformator Trainer 300W

Mit dem Transformatortrainer lassen sich alle Schaltungen von Ein- und Dreiphasentransformatoren aufbauen und untersuchen. Die Platte besteht aus einem speziellen Transformator und einer darauf abgestimmten RLC-Last. Die Absicherung erfolgt mittels Motorschutzschalter und Temperaturüberwachung.

Die folgenden Experimente können durchgeführt werden:

• Betrieb als 1 Phasen Transformator
• Bestimmen der Leerlaufspannung, Übersetzungsverhältnisse und Verluste
• Betrieb als Spartransformator
• Hoch- oder herab transformieren
• Betrieb als Drehstromtransformator in verschiedenen Schaltungen

Technische Daten:

• Eingangsspannung: 3x 230/400 V, 50/60 Hz
  Versorgung über Netzkabel
• Ausgangsspannung: 6x 115 V
• Leistung: 300 VA
• Absicherung über Motorschutzschalter und separater Temperaturüberwachung
• Ohmsche Last 3 x 1 kO, jeweils 100 W
• Induktive Last 3 x 5 H, 300 mA
• Kapazitive Last 3 x 2µF, 450 V
• Abmessungen: 297 x 456 x 130 mm (HxBxT)
• Gewicht: 15 kg
