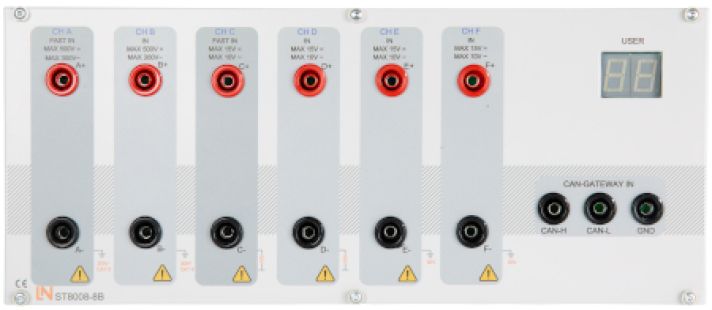

Lehrermessplatz-Interface (3HE/60TE)

Das Lehrermessplatz-Interface dient dazu Spannungssignale aufzunehmen. Diese werden digital verarbeitet und mittels Ethernet-Technologie an angeschlossenen Schülermessplätze weitergeleitet.
Bei dem System handelt es sich um ein aktives Gerät, dass empfangene Signale digitalisiert und via Ethernet-Leitung überträgt. Der Schülermessplatz (Empfangsgerät) arbeitet die Signale auf und stellt diese aktiv zur Verfügung.
Da die Übertragung via Ethernet-Leitung erfolgt, sind keine weiteren Übertragungsleitungen erforderlich.

Systemspezifikationen

• Messplatzinterface zur Aufnahme und Weiterleitung von Spannungen und Signalen an Schülermessplätze.
• Datenübertragung über Ethernetleitung
• Messzähler mit Anzeige der Angeschlossenen Schülermessplätze.
• Anzeige für das Anliegen der Spannungsversorgung.
• Anzeigeleuchte für Fehler in der Signalleitung.
• Ein Durchschleifen der Klemmen 30, 15 und 31 (Bezeichnung gemäß DIN 72552) muss vorhanden und mit den Farben nach DIN 72551 gekennzeichnet sein.
• Alle Eingangsbuchsen sind als 4mm Sicherheitsmessbuchsen ausgeführt:

Mindestbelegung der Eingänge:

• Zwei mal zwei Buchsen +/- 500V Analogeingang
• Vier mal zwei Buchsen +/- 15V Analogeingang
• Sicherheitsniveau der Eingänge: 600V CAT II
• Eingebauter CAN-Transceiverbaustein Class-B

• Eingangsspannung 230V/50Hz
• Abmessungen: 3HE/60TE
• Gewicht: 2kg
