Kurs Antennentechnik

Lieferumfang:

• 1 Experimentierkarte X-Band-Antenneninterface, logarithmischer Detektor >60 dB Dynamikbereich, 16 Bit Messwertauflösung

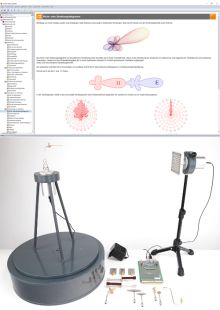

• Schrittmotorgesteuerte Antennendrehplattform mit einer Auflösung von 0,1°
• Stativmaterial, Halterungen und Anschlusskabel
• Aluminiumkoffer zur Aufbewahrung
• Labsoft-Browser und Kurssoftware

Antennen

• Monopol, Dipole und Faltdipol
• 3-Element- und 6-Element-Yagi
• Helixantennen; rechts und links polarisiert
• Patchantennen; linear und zirkular polarisiert

Sender

• X-Band-Oszillator mit dielektrischem Resonator
• Festfrequenz 9,0 GHz (>-5 dBm), hochstabil und wartungsfrei
• Savety first - geringste Sendeleistung und Zuschaltung nur bei Messung
• optische Anzeige bei Abstrahlung

Empfänger

• X-Band-LNC
• exakte Messungen mit hoher Empfindlichkeit bis -65dBm
• Echtfrequenzmessung

Lerninhalte:

• Einleitung zur Antennentechnik Antennenformen und Beispiele.
• Die Physik des Abstrahlens und des Empfangs
• Der Widerstand einer Antenne sowie dessen Anpassung und Symmetrierung (Balun)
• Die Abstrahlcharakteristik in Nahfeld und Fernfeld
• Der Antennengewinn
• Die Ausbildung des Richtdiagramms
• Messung von Richtdiagrammen verschiedener Antennen
• Kursdauer: ca. 8 h
