Kurs Mikrostreifenleitungstechnik

Lieferumfang:

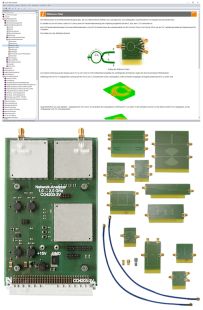

• 1 Experimentierkarte Netzwerk-Analysator, Frequenzbereich 1 - 2 GHz, Empfindlichkeit -50 - 0 dBm, Ausgangsleistung 0 dBm, Frequenzauflösung 10 MHz
• Mikrostreifen-Bauelemente: 3 Mikrostreifenleitungen, Wilkinson-Teiler, 2 Tiefpassfilter (3.- und 5. Ordnung), Bandpass, Bandsperre (Butterfly-Element), FET- und MMIC-Verstärker, 2 Leitungsverzeigungen
• Messzubehör: SMA-Kabel, Dämpfungsglied und 2 Abschlusswiderstände
• Aufbewahrungskoffer
• LabSoft-Browser und Kurssoftware

Lerninhalte:

• Planare Mikrostreifenleitungen
• Berechnung der Leitungskenngrößen
• Untersuchung der Übertragungsfunktion
• Einfache Mikrowellenschaltungen
• Beschreibung mittels Streuparameter
• Streumatrix
• Untersuchung der Übertragungsfunktion des Wilkinson-Teilers und eines Richtkopplers
• Mikrostreifenleitungsfilter
• Filterentwurf
• Tiefpass 3.- und 5.Ordnung
• Bandpass (edge coupled filter)
• Bandsperre (butterfly element)
• Mikrowellenverstärker
• MMIC-Verstärker
• Rauscharmer FET-Verstärker
• Untersuchung der Reflexionen
• Bestimmung des Stehwellenverhältnisses
• Kursdauer: ca. 8 h.
