Kurs Vierpole und Filter

Lieferumfang:

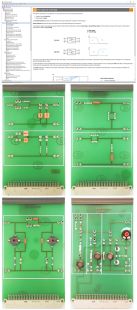

• 1 Experimentierkarte RC Hoch- und Tiefpassfilter, RC-Kombination über Brückenstecker wählbar
• 1 Experimentierkarte Bandfilter, bestehend aus 2 kapazitiv gekoppelten Parallelschwingkreisen
• 1 Experimentierkarte Bandpass und Bandsperre
• 1 Experimentierkarte Schwingkreise mit Reihen-, Parallel- und abstimmbaren Parallelschwingkreis
• Aufbewahrungskoffer
• LabSoft-Browser und Kurssoftware

Lerninhalte:

• Kennenlernen der Begriffe Übertragungsfunktion, Phasengang und Grenzfrequenz von Filtern
• Kennenlernen der Darstellung der Übertragungsfunktion in der komplexen Ebene
• Messtechnische Ermittlung der Übertragungsfunktion, des Phasengangs und der Grenzfrequenz von Hoch- und Tiefpassfiltern (Bodediagramm)
• Messtechnische Ermittlung der Übertragungsfunktion, der Bandbreite, der Mittenfrequenz von Bandfiltern (Bodediagramm)
• Kennenlernen der Begriffe Übertragungsfunktion, Bandbreite, Güte und Resonanzfrequenz von Schwingkreisen
• Kennenlernen der Darstellung der Übertragungsfunktion von Schwingkreisen in der komplexen Ebene
• Messtechnische Ermittlung der Übertragungsfunktion, des Phasengangs und der Resonanzfrequenz von Schwingkreisen (Bodediagramm)
• Messtechnische Ermittlung der Bandbreite und der Güte von Schwingkreisen
• Messtechnische Ermittlung des abstimmbaren Bereichs eines Parallelschwingkreises mit Kapazitätsdiodenabstimmung
• Kursdauer: ca. 5,0 h
