Stirn-/Kegelradgetriebe

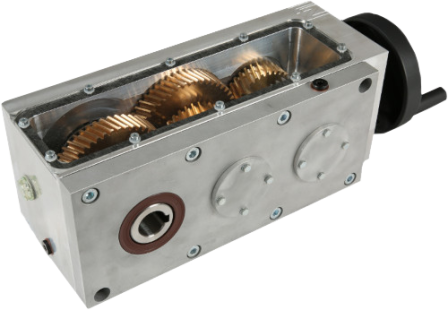

Das Modul des Stirn-/Kegelradgetriebes ist geeignet, die Lernziele und Lerninhalte aus den Lernfeldern der technisch gewerblichen Aus- und Weiterbildung des Berufsbildes Industriemechaniker an realen Industrieprodukten, umzusetzen. Das Stirn-/Kegelradgetriebe hat eine Gesamtuntersetzung von i = 7,3 eine Abtriebs Hohlwelle Drm. 25 mm zur Anbindung an das Bandmodul. Ein Acryl-Sichtfenster ermöglichst den Einblick ins Getriebe und eine einstellbare Überlastkupplung soll Schäden am Getriebe verhindern.

Bestehend aus:

• 1x Aluminiumgehäuse mit Acryldeckel
• 1x kurze Kegelradwelle(CrNi)
• 1x Kegelradwelle(CrNi)
• 1x Kupplungswelle(CrNi)
• 1x Abtriebswelle hohl mit Drm. 25(CrNi)
• 4x Schrägverzahntes Stirnräder (CuSn) Modul = 2
• 2 x Geradeverzahntes Stirnräder (POM) Modul = 3
• 2x Kegelräder (CrNi) Modul = 2
• 1x einstellbare Überlastkupplung von 2 bis 6 Nm
• 2x Kegelrollenlager
• 5x Kugellager
• 2x Radialwellendichtringe
• 1x Kunststoff-Handrad
• Diverse Normteile

Alle Teile sind aus Nichtrostendem Stahl(CrNi), Messing(CuSn) und Kunststoff(POM). 2 wechselbare Stirnräder mit unterschiedlichen Modulen gehören zur Ausstattung. In die Abtriebswelle lässt sich problemlos die Adapterwelle zum Bandantrieb montieren und sichern. Das Kunststoff-Handrad ist demontierbar und ein Adapterflansch mit 4 x Zylinderschrauben ist montierbar. Hier ist der Anbau eines Drehstrom-Motors Drehzahlbereich 500-2600r/min mit Kupplung möglich. Das Aluminiumgehäuse ist vorbereitet zur Montage auf die Grundplatte des Bandmoduls.

Beachten Sie bitte die gesonderten Lieferzeiten!
