Kurs Industrielle Schnittstelle

Die Industrielle Schnittstelle ermöglicht die Ansteuerung industrieller Komponenten (z.B. Elektromotoren, Transportbänder, etc) direkt von einem Mikrocontroller.

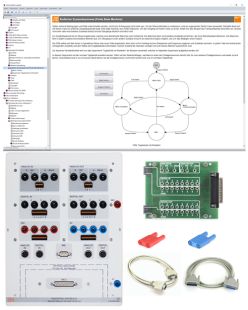

Lieferumfang:

• 1 Modul industrielle Schnittstelle
  • Galvanische Trennung der Mikrocontroller- von der industriellen Seite durch Optokoppler
  • Pegelumsetzung der digitalen Signale von 3,3 V (5 V) auf 24 V,
  • Pegelumsetzung der analogen Signale von 1 V auf 10 V
  • Messinterface 4…20 mA
  • 8 x digitale Ein-/Ausgänge, Ausgänge belastbar bis 0,5 A (gesamt 5 A)
  • 2 x analoge Ein-/Ausgänge
  • 4 mm-Sicherheitsbuchsen, Klemmleisten, M12-Steckverbinder und IMS-Anschluss
• 1 Adapterplatine 2 x HAR-FLEX / Sub-D25
• 1 Schnittstellenkabel 25-polig Sub-D-Buchse / Stecker
• 1 serielles Schnittstellenkabel 9/9-polig, 1,8 m
• 1 Sicherheitsverbindungsstecker 4 mm, rot
• 1 Sicherheitsverbindungsstecker 4 mm, blau
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Steuerung eines industriellen Transportbandes mit einem Mikrocontroller
• Programmieren eines einfachen "Tippbetriebs"
• Bitweises Maskieren im Programm anwenden
• Hexadezimalzahlen bei der Programmierung anwenden
• Konzept des endlichen Zustandautomaten (Finite State Machine) kennenlernen
• Das Konzept des endlichen Zustandsautomaten bei der Programmierung nutzen
• Funktionen (Makros) zur Strukturierung des Programms kennenlernen
• Makros bei der Programmierung einer Positionserkennung verwenden
• Takt und Zähler eines Microkontrollers zur Programmierung einer Timerfunktion nutzen
• Relevante Informationen im Datenblatt des Mikrocontrollers finden
• Eine Geschwindigkeitsüberwachung mithilfe der Timerfunktion programmieren
• Die PWM-Funktion des Microkontrollers zur Geschwindigkeitssteuerung nutzen
• Geschwindigkeitsänderung des Transportbandes mithilfe eines PWM-Signals realisieren
• Kursdauer: ca. 6 h
