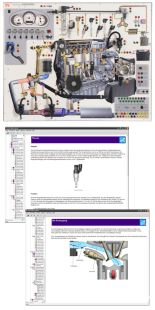

Das CarTrain Benzindirekteinspritzer MED (Motronic, Elektrische Gasbetätigung, Direkteinspritzung) mit Turbolader bietet eine effektive und effiziente Lernumgebung mit Medienvielfalt zur Kraftfahrzeugtechnik, basierend auf neuesten Methoden und didaktischen Kenntnissen, unter Nutzung heutiger technischer Möglichkeiten. Das Zusammenspiel unterschiedlicher Lernumgebungs-Medien erzeugt bei den Lernenden ein umfassendes Bild über das Motormanagementsystem und führt zu echtem, tiefgründigem Verständnis.
Das System kombiniert Hard- und Software auf didaktisch sinnvolle Art und Weise. Die Experimentierhardware besteht aus realen Kfz-Komponenten. Jedes Bauteil wird realitätsnah als Einzelkomponente betrachtet und zusätzlich im Gesamtverbund des Motormanagementsystems betrachtet. Die Komponenten sind mit einem Steuergerät verbunden, welches die angeschlossenen Sensorsignale erfasst und die Aktuatoren entsprechend ansteuert. Auf diese Weise können die Zusammengänge des EVA-Prinzips (Eingabe – Verarbeitung – Ausgabe) wie in der Praxis dargestellt werden.
Die dazugehörige Software beinhaltet den kompletten Lehrgang und stellt die hardwareseitig vorhandenen Komponenten multimedial dar. Sie behandelt inhaltlich das komplette System, dessen Steuer- und Regelkreise sowie die einzelnen Sensoren und Aktuatoren. Dabei wird der Schüler kontinuierlich zum interaktiven Handeln animiert. Zahlreiche Anleitungen zum Experimentieren und Messen an den Komponenten sind enthalten.
Die vollständige Verdrahtung gewährleistet eine schnelle und sofortige Inbetriebnahme des Trainingssystems.
Die Benzindirekteinspritzung MED mit Turbolader vereinigt in nur einem Steuergerät die gesamte Elektronik der Motorsteuerung (Gemischaufbereitung und Zündung). Die Benzindirekteinspritzung MED mit Turbolader ist eine Multi-Point-Einspritzanlage, sodass jeder Zylinder über ein eigenes Einspritzventil verfügt. Das Lehrsystem realisiert die Ansteuerung der Aktuatoren in Abhängigkeit entsprechender Sensorsignale. Es können verschiedene Fahrzustände nachvollzogen werden. Die Sensoren und Aktoren des Motormanagementsystems sind Originalkomponenten und voll funktionsfähig.
Lerninhalte:
Das Trainingssystem besteht aus:
Das System enthält ein programmierbares Steuergerät das durch Upload von Softwareständen universell, unterschiedliche Parametersätze unterstützt und verarbeitet.
Virtuelle Instrumente:
Die elektrischen Anschlüsse sind auf 4mm Sicherheitsbuchsen herausgeführt. Sie sind sinnvoll mit Pinbezeichnung versehen. Alle Messbuchsen sind als 4mm Sicherheitsmessbuchsen vorhanden, die eine didaktisch unterstützende Funktion haben. Sensorsignale, Ansteuerungen für Aktoren, Spannungsversorgungsbuchsen sind unterschiedlich farblich dargestellt worden.
Es handelt sich um ein Lehrsystem in Kompaktausführung. Das Gehäuse ist aus hochfestem Metall. Die Front und Rückplatten bestehen aus 5 mm starken Schichtpressstoffplatten, die beidseitig mit widerstandsfähigem Melaminharz beschichtet sind. Die Grundfarbe der Platten ist RAL7035 (lichtgrau). Die Abmessung beträgt in der Höhe ca. 800 mm und in der Breite ca. 1000 mm. Auf den Frontseiten sind mit fotorealistischem Farbdruck der Motorblock und die Systemkomponenten farbige und mit kontrastreicher UV-Farbe aufgebracht. Die UV-Farbe ist auch bei Sonnenbestrahlung farbstabil. Ein spezielles Verfahren mit einem zusätzlichen Schutzlacküberzug, sichert einerseits die Robustheit und Kratzfestigkeit, reduziert aber nicht die Transparenz und Klarheit des Frontplattendrucks. Die Rückseite ist mit einer Abdeckplatte gegen Berührungen geschützt. Das Gehäuse kann in einem speziellen fahrbaren Versuchsstand eingesetzt werden. Alternativ besteht die Möglichkeit das Gehäuse direkt auf dem Tisch mit Sicherungsfüßen einzusetzen.
Lieferumfang:
Systemvoraussetzungen:
Technische Daten:
