UniTrain Pneumatik

Produktwelten

Ausstattung bestehend aus:
1		UniTrain Pneumatik	CO4205-5E

Zusätzlich erforderlich:
1	UniTrain Interface mit virtuellen Instrumenten (Basis VI)	CO4203-2A
1	Zubehörsatz Pneumatik	SE2905-1K
1	Mini-Verdichter, geräuscharm (Kompressor)	SE2902-9K

Zusätzlich empfehlenswert:
1		UniTrain Aufbewahrungskoffer für ein Gesamtsystem	CO4203-2Y
1		UniTrain Aufbewahrungskoffer für Experimentboard Pneumatik/Elektropneumatik	CO4203-2L

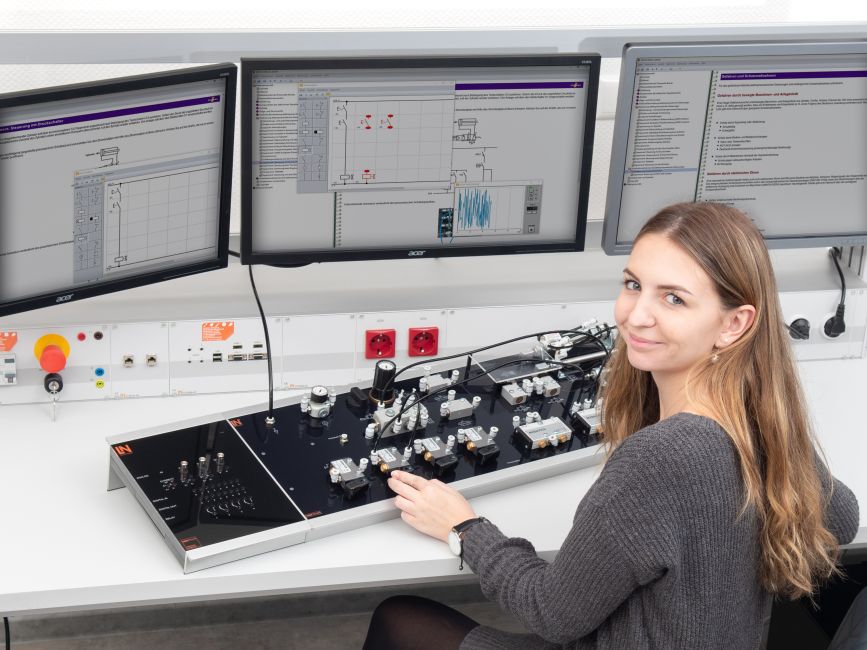

UniTrain Pneumatik

Der Kurs vermittelt das grundlegende Wissen zur Pneumatik. In allen praxisbezogenen Projektaufgaben werden Kern- und Fachqualifikationen unter Einbeziehung selbständigen Planens, Durchführens und Kontrollierens integriert vermittelt.
Eine Berufsfeldbreite Grundausbildung soll Fertigkeiten und Qualifikationen praxisbezogen vermitteln. Zur Ausübung einer qualifizierten beruflichen Tätigkeit sollen die Schüler insbesondere selbständiges Planen, Durchführen und Kontrollieren sowie das Handeln im betrieblichen Gesamtzusammenhang erlernen.

Lerninhalte:

Berufsspezifische Fachqualifikationen, z.B. das Herstellen, Montieren und Demontieren von Baugruppen und Systemen sollen integriert mit Kernqualifikationen, z.B. dem Planen und Organisieren der Arbeit und dem Bewerten der Arbeitsergebnisse, vermittelt werden. Geschäftsprozesse und Qualitätssicherungssysteme im Einsatzgebiet sind u.a. Lerninhalte der berufsspezifischen Fachqualifikation.

Im Einzelnen:

physikalische Gesetzmäßigkeiten der Pneumatik wie Druckdifferenz und Kompressibilität verstehen
die gesetzlichen Vorgaben und Sicherheitsbestimmungen kennenlernen und berücksichtigen
die wichtigsten Symbole der Pneumatik kennenlernen und anwenden
die Funktion grundlegender Pneumatikschaltungen verstehen
das typische Verhalten pneumatischer Komponenten in verschiedenen Betriebssituationen erkennen
charakteristische Werte ermitteln
Schaltpläne mit der Schaltplansoftware erstellen
virtuelle Instrumente aus der Kurssoftware öffnen

Pneumatikkomponenten:

Experimentierboard mit Industrie Komponenten:

1 x Manometer 0 bis 10 bar
1 x 3/2-Absperrventil, mechanisch betätigt
1 x Druckregelventil
1 x Drucksensor
1 x Pneumatikverteiler, 6-fach
1 x 3/2-Wegeventil, Taster, unbetätigt geöffnet (NO)
3 x 3/2-Wegeventil, Taster, unbetätigt geschlossen (NC)
1 x Wechselventil, ODER
1 x Zweidruckventil, UND
2 x doppeltwirkender Zylinder, d = 10 mm, h = 80 mm mit Wegaufnahme
1 x Einfach wirkender Zylinder, d = 10 mm, h = 25 mm
2 x 3/2-Wegeventil, Tastrolle
1 x 5/2-Wegeventil, mit Federrückstellung, pneumatisch betätigt
2 x 5/2-Wegeventil, Impuls, pneumatisch betätigt
2 x Näherungsschalter, pneumatisch, mit Halter
2 x Drosselrückschlagventil
2 x Potentiometer
1 x Schnellentlüftungsventil
2 x Rückschlagventil, entsperrbar
1 x Schnellkupplung
10 x Verschlussstopfen
5 x T-Verteiler
1 m Schlauch 6 mm
5 m Schlauch 4 mm

Lerninhalte:

Weg-Schritt-Diagramm
Weg-Zeit-Diagramm
Direkte Steuerung von einfachwirkenden Zylindern, ausfahrend
Direkte Steuerung von einfachwirkenden Zylindern, einfahrend
Direkte Steuerung von doppeltwirkenden Zylindern
Indirekte Steuerung von doppeltwirkenden Zylindern
Geschwindigkeitsregulierung von doppeltwirkenden Zylindern
Geschwindigkeitsregulierung von doppeltwirkenden Zylindern mit Schnellentlüftungsventil
Steuerung von doppeltwirkenden Zylindern mit Impulsventil
Wegabhängige Steuerung von doppeltwirkenden Zylindern
Verknüpfungssteuerung mit Zweidruckventilen 1
Verknüpfungssteuerung mit Zweidruckventilen 2
Verknüpfungssteuerung mit Wechsel- und Zweidruckventilen 1
Verknüpfungssteuerung mit Wechsel- und Zweidruckventilen 2
Ablaufsteuerung von zwei doppeltwirkenden Zylindern
Stoppsteuerung durch entsperrbare Rückschlagventile
Manuelle Betätigung von Zylindern mit Geschwindigkeitsregulierung
Steuerung von doppeltwirkenden Zylindern mit Näherungsschaltern
Endlosschaltung mit Stop Schalter

UniTrain Interface mit virtuellen Instrumenten (Basis VI)

Das UniTrain-Interface ist das zentrale Gerät des UniTrain-Systems. Es stellt die zum Experimentieren benötigten Ein- und Ausgänge, Schalter, Quellen und die Messtechnik zur Verfügung. Die Steuerung des Interface erfolgt über den angeschlossenen PC.

Ausstattung Interface:

32-Bit-Prozessor mit Messdatenspeicher
USB-2.0-Schnittstelle, Datenrate 12 MBit/s
WLAN-Schnittstelle 2,4 GHz, IEEE 802.11 b/g/n
UniTrain-Bus zum gleichzeitigen Anschluss beliebig vieler Aufnahmemodule
Hochwertiges Designer-Gehäuse mit Aluminium-Standfüßen und oberflächengehärteter Plexiglas-Front
Geeignet zur Aufnahme in Experimentierrahmen für DIN-A4-Lehrplatten
Vorbereitet für den Anschluss von 2-mm-Sicherheitsmessleitungen
Mehrfarbige LEDs zur Statusanzeige
Abmessungen: 29,6 x 19 x 8,6 cm
Externes Tischnetzteil mit Weitbereichseingang 100-264 V, 47-63 Hz, Ausgang 24 V / 5 A
Gewicht (einschließl. Netzteil): 2,1 kg

Ausgänge:

Einstellbarer analoger Ausgang, +/- 10 V, 0,2 A, DC – 5 MHz, über BNC- und 2-mm-Buchsen
Analoger Festspannungsausgang 5 V, 1 A (Abgriff über 2-mm-Buchse auf Experimenter CO4203-2B)
2 analoge Festspannungsausgänge +/- 15 V, 1 A (Abgriff über 2-mm-Buchsen auf Experimenter CO4203-2B)
3 einstellbare analoge Ausgänge +/- 20 V, 1 A, DC-150 Hz (Abgriff über 2-mm-Buchsen auf Experimenter CO4203-2B)
8 Relais 24 V DC / 1 A, davon 4 Relais auf 2-mm-Buchsen
16 Bit digitale Signalausgänge, davon 8 Bit auf 2-mm-Buchsen, TTL / CMOS, Taktfrequenz 0 - 100 kHz, Spannungsfestigkeit +/- 15 V

Eingänge:

4 analoge Differenzverstärkereingänge mit 10 MHz Bandbreite, Spannungsfest bis 100 V, Abtastrate 100 MSample, 9 Messbereiche, Speichertiefe 4 x 8k x 10 bit, Anschlüsse: BNC- (2 Eingänge) und 2-mm-Buchsen (4 Eingänge)
2 analoge Eingänge zur Strommessung, Überstromfest bis 5 A, Abtastrate 250kSample, 2 Messbereiche, Auflösung 12 bit, Anschluss über 2-mm-Buchsen
16 Bit digitale Signaleingänge, davon 8 Bit auf 2-mm-Buchsen, Speichertiefe 16 Bit x 2k, TTL / CMOS, Abtastrate 0 – 100 kHz, Spannungsfestigkeit +/- 15 V

Virtuelle Instrumente (Messgeräte und Quellen):

2 x VI Voltmeter, 2 x VI Amperemeter: AC, DC, 9 Bereiche 100m V bis 50 V, TrueRMS, AV
1 x VI Leistungsmesser, 9 Bereiche 100 mV bis 50 V
1 x VI 2-Kanal-Amperemeter: AC, DC, 2 Bereiche 300 mA und 3 A, TrueRMS, AV
1 x VI 2-Kanal-Voltmeter: AC, DC, 9 Bereiche 100 mV bis 50 V, TrueRMS, AV
1 x VI 2-/4-Kanal-Oszilloskop: Bandbreite 10 MHz, 25 Zeitbereiche 100 ns/div bis 10 s/div, 9 Spannungsbereiche 20 mV/div bis 10 V/div, Trigger und Pretrigger, XY- und Xt Modus, Cursor-Funktion, Additions- und Multiplikations-Funktion für 2 Kanäle
1 x VI Spektrumanalysator: 9 Spannungsbereiche 100 mV bis 50 V, Eingangsfrequenzbereich 3 Hz bis 1 MHz, Zeitbereichsanzeige
1 x VI Bode-Plotter: 9 Spannungsbereiche 100 mV bis 50 V, Frequenzbereich 1 Hz - 5 MHz, Zeitbereichsanzeige und Ortskurven-Diagramm
1 x VI Stellbare Gleichspannung 0 - 10 V
1 x VI Funktionsgenerator: 0,5 Hz - 5 MHz, 0 - 10 V, Sinus, Rechteck, Dreieck,
1 x VI Arbitrary Generator, 1 x VI Pulsgenerator
1 x VI 16 x Digital Out, 1 x VI 16 x Digital IN, 1 x VI 16 x Digital IN / OUT: Anzeige Binär, Hex, Dezimal und Oktal Zahlen Display
1 x VI Drehstromnetzgerät 0 - 150 Hz, 0 - 14 Veff, 2 A (benötigt CO4203-2B)
1 x VI Einstellbares Gleichspannungsnetzgerät 3 x (-20 V - +20 V), 2 A (benötigt CO4203-2B)
1 x VI Drehstromnetzgerät mit zusätzlich einstellbarer Phasenverschiebung und Taktrate (benötigt CO4203-2B)
1 x VI 8 x Relais, 1 x VI Multimeter: Anzeige eines Multimeters (optional; LM2330, LM2331 oder LM2322) in LabSoft
