IMS 16

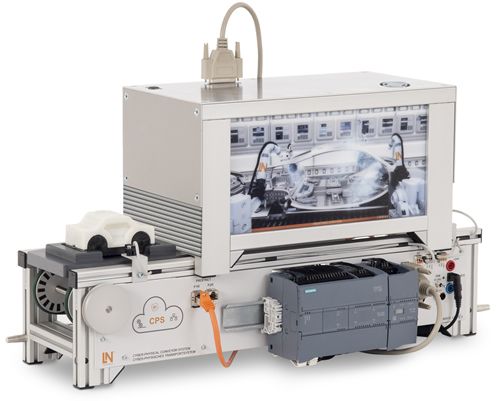

Subsystem Lackieren

Auf dem Transportband befindet sich ein Werkstückträger mit einem komplett montierten Auto. Der Werkstückträger wird in der Lackierstation positioniert. Die Tore der Lackierstation werden geschlossen. Während des Lackiervorgangs muss das Absaugsystem aktiviert werden. Der Lackiervorgang startet und wird durch LED Streifen angezeigt. Nach dem Lackiervorgang werden die Tore wieder geöffnet und der beladene Werkstückträger mit lackiertem Auto fährt zum Ende des Transportbands, um dort von dem nächsten Subsystem übernommen zu werden.

Produktwelten

Grundsätzliches zur Versuchsdurchführung
Ausführliche Versuchsbeschreibung
Grundsätzliches zur Ablaufsteuerung
Programmierung der Ablaufsteuerung
Programmierung eines Mikrocontrollers
Ansteuerung der LED-Streifen über Mikrocontroller

Ausstattung bestehend aus:
1	Cyber-physisches Transportsystem	LM9515
1	Station Lackieren	LM9644
1	Symmetrische Werkstückträgerplatte	LM9532
2	Akku für Autoplatine	LM9562
2	Platine für Autoproduktion	LM9563
2	Fahrgestell	LM9564
1	Karosserie PKW	LM9565
1	Karosserie Transporter	LM9566
1	WLAN Router	LM9558

Medien:
1	Interactive Lab Assistant: IMS 1 Cyber-physisches Transportbandsystem	SO2805-5H
1	Interactive Lab Assistant: IMS 16 Station Lackieren	SO2805-5Q
1	Interactive Lab Assistant: Web-Anbindung Cyber-Physischer Systeme	SO2805-5Y
1	QuickChart IMS 1.5 Cyber Physisches Transportsystem	SO6200-2P
1	QuickChart IMS 16 Mechatronisches Subsystem Lackieren	SO6200-2V

Zubehör:
1	SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm	ST7200-7A
1	DC-Netzteil (24V/5A) für IMS Bänder	LM9672
1	Schnittstellenkabel 25-polig, Sub-D-Buchse/ Stecker 1 m	LM9066

Zusätzlich empfehlenswert:
1	Verdichter, geräuscharm (Kompressor)	SE2902-9L
1	Schlauch- und Zubehörsatz für mechatronische Systeme	LM9571
1	Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100	ST8010-4T
1	Schutzhülle für Experimentierwagen, 3-etagig	ST7200-5L
1	Inbusschlüsselsatz	LM9716
1	Membrantrockner IDG3 mit Schnellkupplung u. Filter AF20 mit Wasserabscheider	LM9671

Optionales Zubehör:
1		Touch Panel KTP700 Basic Trainer Package	CO3713-4Q
1		IMS Handbediengerät	LM9638

Cyber-physisches Transportsystem

Mechatronisches Basismodul angetrieben mit einem drehzahlvariablen 24 V-Getriebemotor. Zwei Endlagensensoren am Anfang und am Ende des Transportsystems. Für grundlegende Experimente an einem Transportsystem oder zum Einbau in ein komplexes mechatronisches System zur Steuerung des Materialflusses. Eine auf der Frontseite montierte Siemens SPS ist frei programmierbar und übernimmt die Steuerung des Moduls. Das Transportband transportiert Werkstückträger mit Werkstücken, verbindet einzelne Stationen. Es kann mit anderen Transportbändern, Kurven oder Transferknoten kombiniert werden. Über den 25-poligen D-Sub Anschluss können die auf dem Förderband angebrachten Bearbeitungsstationen über die SPS gesteuert werden. Das Förderband samt Steuerung bildet eine kompakte Einheit. Ohne aufwändige Umbaumaßnahmen oder Veränderung der Verkabelung kann das System aus einer Gesamtanlage separiert und zum Einzelarbeitsplatz genommen werden. Ein Umbau oder komplizierter Auseinanderbau von Tischen entfällt somit.

Über einen integrierten Switch ist eine Vernetzung mehrerer Transportsysteme problemlos möglich. PROFINET Kabel können von einem Transportsystem zum nächsten geschleift werden. Die einzelnen Systeme müssen nicht alle separat mit einem zentralen Switch verbunden werden. Dicke Kabelbäume und das Verlegen langer Kabel entfallen somit.

Ein integriertes Modul dient zur Messung und Auswertung der Leistungs- und Energieaufnahme des Gesamtsystems (Transportsystem, Steuerung und optionaler Station). Diese Werte ermöglichen eine Beurteilung der Energieeffizienz und geben Hinweise auf deren Optimierung. Sie können per LAN an übergeordnete Leitstellen übermittelt werden, wo ein Energiemanagement implementiert ist.

Länge = 600 mm, Breite = 160 mm, Spur = 120 mm
Getriebemotor, 24 V DC
Zur Ansteuerung des Bandes mit variabler Geschwindigkeit kann das PWM Signal der SPS verwendet werden
2 x Magnetfeld Endlagensensoren
3 x dreipolige Klemmanschlüsse zum Anschluss von digitalen Sensoren
25-polige D-Sub Schnittstelle zum Anschluss von Bearbeitungsstationen
Im 25-poligen Anschluss integrierte Übertragung des IO-Link Sensorsignals der Station zur Steuerung
2 x M12 Schnittstelle mit jeweils einem digitalen Ein- und einem Ausgang zur Kommunikation mit anderen Förderbändern
2 x RJ45 Schnittstelle an der Frontseite
Externe Spannungsversorgung über 4 mm Sicherheitsbuchsen oder Hohlstecker
Inkrementalscheibe für Positionserfassung und Geschwindigkeitsmessung über optischen Sensor
Verwendete Steuerung: S7-1215 DC/DC/DC mit 14 DI und 10 DO
Zusätzliches Kommunikationsmodul mit 2 DI und 2 DO
2 x Rasttastschalter zur Simulation digitaler Eingänge des Kommunikationsmoduls
Messung der Leistungs- und Energieaufnahme
Hutschiene zur Erweiterung der SPS mit analogen oder digitalen IO Modulen
Erweiterung der SPS um ein PROFIBUS-Mastermodul, ein AS-i-Bus Mastermodul oder ein IO-Link Mastermodul möglich
1 x RJ45 Kabel
1 x Step 7 Basic mit aktueller Version Step7 des TIA-Portals

Achtung: Nur für Schulen und Ausbildungsstätten im nicht gewerblichen Bereich.

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Lucas-Nülle Experimentier-/Laborwagen (Labor- und Industriedesign grau)

Unser hochwertiger und fahrbarer Experimentier- und Demostand der SybaPro-Serie von Lucas-Nülle überzeugt durch enorme Stabilität, ein größeres Platzangebot, hervorragende Stand- und Laufeigenschaften, ein einfaches Handling und nahezu unendliche Personalisierungs- und Gestaltungsmöglichkeiten. Der Wagen ist durch seine Konstruktion mit vier Aluprofil-Tischbeinen und speziellen Zargen- und Plattenbefestigungen den höchsten Ansprüchen gewachsen – um die Ausbildung in Ihren Laboren und Werkstätten zu vereinfachen. Für einen perfekt organisierten Lernplatz mit extra viel Stauraum haben Sie die Möglichkeit, Hängeunterschränke im unteren Bereich des Wagens zu platzieren. Selbstverständlich ist der Wagen kompatibel zu allen An- und Ausbauteilen des Lucas-Nülle SybaPro-Systems.

Komfortabel lernen dank extratiefer Tischplatte und eines Ablagebodens

Die großzügige Tischplatte mit 800mm Tiefe bietet Ihnen viel Raum zum Arbeiten und schützt gleichzeitig Ihre Geräte: Da kein Gerät mehr übersteht, werden Wandkollisionen vermieden.
Der Ablageboden bietet Raum für große Peripherie wie PCs, Kompressoren, Unterschränke und alles, was Sie sonst noch unterbringen möchten – für einen vielseitigen und organisierten Lernplatz mit viel Stauraum und Platz für Ordnung.
Hochverdichtete, mehrschichtige Feinspanplatten nach DIN EN 438-1 in einer Stärke von 30 Millimetern sorgen für noch mehr Stabilität.
Bei den Platten gemäß Güteklasse E1 nach DIN 68765 haben Sie die Wahl: Sie sind in vielen verschiedenen Dekoren lieferbar.
Standardmäßig sind die Platten mit beidseitigem, 0,8mm starkem und leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926 in Lichtgrau (RAL 7035) ausgestattet.
Das robuste Material garantiert Langlebigkeit und ist gegen eine Vielzahl von Chemikalien, Säuren und Laugen beständig.
Die Platten sind hitzeunempfindlich: Beispielswiese flüssiges Lötzinn oder punktförmige Erwärmung durch Lötkolben können ihnen nichts anhaben.
Eingefasst ist die Platte mit einer massiven, schlagzähen Schutzkante aus 3mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047.
Der Belag und die Umleimer sind PVC-frei.
Die Maße der Tischplatte betragen 1240x30x800mm (BHT).
Die Maße des Ablagebodens sind 1155x30x445mm (BHT).

Stabilität und Standfestigkeit dank eines ausgeklügelten Grundgestells

Vier Seitenteile aus Alu-Strangpressprofilen mit Vielnutprofilierung sorgen für eine symmetrische Lastverteilung und erhöhte Lastaufnahme.
Spezialzargen- und Mehrfachbefestigungen für Profile, Rollen, Tischplatte und Bodenplatte sorgen für höchste Stabilität.
In jedem Alu-Strangpressprofil befinden sich 8 gleichwertige Nuten nach Industrienorm (Nut 10).
Durch die Nutenprofile erweitern Sie den Laborwagen modular. An- und Anbauten mit industriegenormten Anbauten sind ein Kinderspiel.
Alle Aluprofile und Metallteile sind säurebeständig epoxidharzbeschichtet, ca. 80 µm, in grau RAL 7047, die personalisierbare Plattenzarge in anthrazit RAL 7016.

Ein durchdachter Aufbau für mehr Komfort

Der 3-etagige Experimentierrahmen besteht aus vier Querstreben mit Alu-H-Profilen.
Naturgebürstete Aluminiumprofilschienen ermöglichen die Aufnahme von Experimentierplatten.
Innenliegende Bürstenleisten garantieren festen Sitz und vermeiden Vibrationsgeräusche.
Der freie Platz unterhalb der Querprofile macht es möglich, einen zusätzlichen Energieversorgungskanal anzubringen und Stand-alone-Geräte zu platzieren.

Beste Stand- und Laufeigenschaften für maximale Flexibilität

Große Rollen mit einem Durchmesser von 100mm, davon zwei gebremst, und spezielle hochstabile Rollenzargen verleihen dem Laborwagen beste Laufeigenschaften und größtmögliche Stabilität.
Hochgesetzte Rollenaufnahmen sorgen für einen tieferen technischen Schwerpunkt, hohe Stabilität und volle Kippsicherheit.
Reihen Sie problemlos mehrere Wagen aneinander, ganz ohne Kollisionen mit anderen Wagen und Wänden – die nach innen versetzten Rollen machen es möglich.
Die seitlich verstärkte Tischplattenzarge umschließt die vier tragenden Aluprofile von drei Seiten.
Die Rollen und die Tischplattenzarge bestehen aus einer stabilen, 5mm starken Stahlwinkel-Kombination.
Ein durchgängiger und mit der Tischzarge kombinierter Kabelkanal mit vier Öffnungen zur Kabel-Einführung und -ausführung unterhalb der Tischplatte sorgen für organisierte Kabel.
Vier Zargenwinkel in Längsrichtung (je zwei links und rechts) ermöglichen eine Unterschrankmontage.
Die säurebeständige Epoxidharzbeschichtung macht die Zargen besonders widerstandsfähig.

Zubehör und sonstige Eigenschaften:

Personalisierungsmöglichkeiten:
Gestalten Sie Ihren Laborwagen individuell mit Ihrem Firmenlogo, eingefräst in die Tischzarge (im Standard: LN), und einer großen Farb- und Materialauswahl für Gestell und Platten.

Steckdosenleiste mit Halter
Die Sechsfach-Steckdosenleiste mit einer zwei Meter langen Zuleitung und einem Schuko-Stecker hat einen speziellem Befestigungsadapter und ist somit an jeder beliebigen Stelle der Aluprofile montierbar. Standardmäßig ist sie am Aluprofil unterhalb der Tischplatte montiert.

Messleitungshalter:
Der Messleitungshalter hat eine Breite von 200 Millimetern mit 12 Kabelführungsnuten zur Aufnahme von 48 4mm-Sicherheitsmessleitungen.
