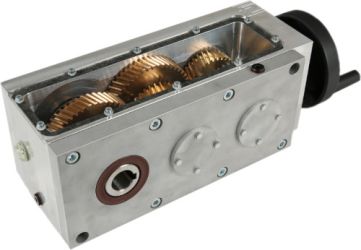

Stirn-/Kegelradgetriebe

Das Modul des Stirn-/Kegelradgetriebes ist geeignet, die Lernziele und Lerninhalte aus den Lernfeldern der technisch gewerblichen Aus- und Weiterbildung des Berufsbildes Industriemechaniker an realen Industrieprodukten, umzusetzen. Das Stirn-/Kegelradgetriebe hat eine Gesamtuntersetzung von i = 7,3 eine Abtriebs Hohlwelle Drm. 25 mm zur Anbindung an das Bandmodul. Ein Acryl-Sichtfenster ermöglichst den Einblick ins Getriebe und eine einstellbare Überlastkupplung soll Schäden am Getriebe verhindern.

Bestehend aus:

• 1x Aluminiumgehäuse mit Acryldeckel
• 1x kurze Kegelradwelle(CrNi)
• 1x Kegelradwelle(CrNi)
• 1x Kupplungswelle(CrNi)
• 1x Abtriebswelle hohl mit Drm. 25(CrNi)
• 4x Schrägverzahntes Stirnräder (CuSn) Modul = 2
• 2 x Geradeverzahntes Stirnräder (POM) Modul = 3
• 2x Kegelräder (CrNi) Modul = 2
• 1x einstellbare Überlastkupplung von 2 bis 6 Nm
• 2x Kegelrollenlager
• 5x Kugellager
• 2x Radialwellendichtringe
• 1x Kunststoff-Handrad
• Diverse Normteile

Alle Teile sind aus Nichtrostendem Stahl(CrNi), Messing(CuSn) und Kunststoff(POM). 2 wechselbare Stirnräder mit unterschiedlichen Modulen gehören zur Ausstattung. In die Abtriebswelle lässt sich problemlos die Adapterwelle zum Bandantrieb montieren und sichern. Das Kunststoff-Handrad ist demontierbar und ein Adapterflansch mit 4 x Zylinderschrauben ist montierbar. Hier ist der Anbau eines Drehstrom-Motors Drehzahlbereich 500-2600r/min mit Kupplung möglich. Das Aluminiumgehäuse ist vorbereitet zur Montage auf die Grundplatte des Bandmoduls.

Beachten Sie bitte die gesonderten Lieferzeiten!

Zubehör Stirn-/Kegelradgetriebe

besteht aus:

5 x Radial-Wellendichtring 40x55x7 - A
5 x Radial-Wellendichtring 17x40x7 - A
2 x Passscheibe DIN 988 15x21x1
2 x Passscheibe DIN 988 15x21x0,5
2 x Passscheibe DIN 988 15x21x0,2
2 x Passscheibe DIN 988 12x18x1
2 x Passscheibe DIN 988 12x18x0,5
2 x Passscheibe DIN 988 17x24x0,5
2 x Passscheibe DIN 988 17x24x1
2 x Passscheibe DIN 988 28x40x0,5
2 x Passscheibe DIN 988 28x40x1
2 x Passscheibe DIN 988 10x16x0,5
2 x Passscheibe DIN 988 10x16x1
2 x Passscheibe DIN 988 55x68x0,1
2 x Passscheibe DIN 988 55x68x0,2
2 x Passscheibe DIN 988 55x68x1
1 x Motoren- und Gehäusedichtmasse DP300

Interactive Lab Assistant: Getriebetechnik

Die Versuchsanleitung bildet ein Interactive Lab Assistant Kurs. Dieser Multimediakurs führt Schritt für Schritt in die Thematik der Getriebetechnik. Grundlagen werden durch leicht verständliche Bilder vermittelt. Der Interactive Lab Assistant bildet zusammen mit dem Fragenteil eine umfangreiche Experimentierumgebung. Dieser Kurs vermittelt fachlich methodische Kompetenzen der Getriebetechnik. Neben grundlegendem Wissen befähigt eine Kombination aus Steuerungs-/Regulationsfähigkeiten sowie motorischem Geschick zur selbstständigen beruflichen Handlungsfähigkeit.

Lerninhalte:

Der ILA-Kurs Getriebetechnik ist in verschiedene Einheiten gegliedert. Nach dem allgemeinen Teil zu Material, Sicherheit und Einführung folgen Theorie-Teile. Zunächst wird die notwendige Theorie vermittelt bzw. aufgefrischt. Daran schließen sich Lerneinheiten, die sich speziell mit der Getriebeeinheit beschäftigen und aufeinander aufbauen, an. Es sind Fragen beinhaltet, mit denen der Wissensstand überprüft werden kann. Abschließend folgen kleinere praktische Aufgaben, die dabei unterstützen, das Gelernte in der Praxis umzusetzen und auf diesem Weg zu verinnerlichen.

Sollte während der Bearbeitung des praktischen Teils notwendiges Wissen fehlen, kann jederzeit zum theoretischen Teil zurückgesprungen werden, um Wissen aufzufrischen.

Der Kurs enthält folgende Kapitel:

• Theorie:
  • Grundlagen Getriebe (Komponenten, Getriebearten)
  • Lager
  • Wellensicherungselemente
  • Dichtelemente
  • Schmierung
  • Berechnungen (Übersetzungsverhältnis, Drehmomente, Drehzahlen, Abstände)
  • Schäden am Getriebe
• Lerneinheiten:
  • Demontage und Montage des Getriebes
  • Montage der Lager
  • Einstellungen am Getriebe
• Aufgabenstellungen zu:
  • Lagergeräuschen
  • Unruhiger Lauf
  • Spiel der Antriebswelle
  • Geräusche
  • Ölverlust
  • Sicherheitskupplung

Kompetenzen:

Die folgenden Kompetenzen werden vermittelt:

Die KursteilnehmerInnen

• kennen die Darstellung und Funktionsweise der technischen Bauteile eines Getriebes.
• können eine systematische Funktions- und Sichtprüfung am Getriebe durchführen.
• können leicht zugängliche Bauteile (Lager, Zahnräder, Sicherheitskupplung) auf Verschleiß hin überprüfen.
• können eine Getriebeeinheit fachmännisch warten und instandhalten.

Voraussetzungen:

Für eine erfolgreiche Bearbeitung dieses Kurses werden keine spezifischen Vorkenntnisse bezüglich der Getriebetechnik vorausgesetzt. Es wird jedoch davon ausgegangen, dass metalltechnisches Grundlagenwissen auf dem Niveau der Grundstufe (1. Ausbildungsjahr) einschlägiger Metallberufe vorhanden ist:

• Grundlagen des technischen Zeichnens
• Erstellen, Dokumentieren und Interpretieren von Prüfprotokollen
• Funktionszusammenhänge von Baugruppen beschreiben
• Entnahme von Informationen aus technischen Informationsquellen
• Beachten von Arbeits- und Umweltschutzbestimmungen
• Warten technischer Systeme

Handhabung:

Zu Beginn des Kurses werden zunächst die Lernziele erläutert sowie auf die notwendigen Materialien und Sicherheitsvorschriften hingewiesen. Diese sind sorgfältig durchzulesen. Im Anschluss daran kann mit der Bearbeitung der aufeinander aufbauenden Lerneinheiten begonnen werden.

Mobile Werkbank SybaWork, 705x736x884mm (BxTxH), 5 Schubladen, Platte 40mm

Mobile SybaWork-Werkbank mit 5 Schubladen

• 40 mm dicke Multiplextischplatte, mehrschichtig verleimtes Buchenholz
• Stahlrundrohr-Schiebehandgriff
• Gehäuse, Türe und Schublade sind aus 1,00 mm Feinblech
• ​​Qualität St 1203, DIN 1623
• Umweltfreundliche Pulverbeschichtung, eisenphosphatiert und ofengebrannt
• 4 Lenkrollen Ø 125 mm, montiert auf durchgängiger Stahlplatte, 2 Rollen mit Feststeller
• Gehäuse: Lichtgrau RAL 7035
• Schubladen: Anthrazit RAL 7016

Schubladen:

• Schubladen allseitig im Abstand von 25 mm geschlitzt zur Aufnahme von Fachschienen und Fachteilern
• Schubladen mit kugelgelagerten Stahl-Führungen und Auszugsperre
• Vollauszug 100%, 100 kg belastbar
• Schubladeninnenmaß: 600x600mm
• Schubladenhöhen 4x100 + 1x200mm
• Schubladen bündig mit Gehäuse
• Drehzylinderverschluss mit Zentralverschluss
• Mit eingelassener hochwertiger Griffleiste, austauschbaren Beschriftungsstreifen mit Klarsichtabdeckung

• Abmessungen: 705x736x884mm (BxTxH)
• Gewicht: 136 kg

Parallelschraubstock mit Rohrspannbacken fest, Backenbreite 120mm

Ganz aus Stahl geschmiedet, unzerbrechlich

• Angeschmiedeten Rohrspannbacken
• Große Tiefspannmöglichkeit
• Einfache und ohne Spezialwerkzeug nachstellbare zentrische Führung
• Große, allseitig bearbeitete Führungsflächen garantieren Präzision und lange Lebensdauer
• Schnell und spannkräftig aufgrund der Spindel mit doppelgängigem Trapezgewinde
• Pulverbeschichtet

 Technische Daten

• Backenbreite: 120mm
• Spannweite: 150mm
• Spanntiefe: 65mm
• Spanntiefe für Rohre ca: 16-55mm
• Gewicht: 9,0kg

Satz Befestigungsschrauben (Schraubstock, Drehteller, Verstellgerät) , für 40mm

Satz Befestigungsschrauben

für Parallelschraubstock, Höhenverstellgerät oder Drehteller zur Montage der genannten Geräte auf 40mm-Arbeitsplatten

Set bestehend aus:

• 4 Stück Zylinderkopfschrauben (6-Kant) M10x60, verzinkt
• 4 Stück Muttern (6-Kant) M10, verzinkt
• 4 Stück Unterlegscheiben M10, verzinkt

Kfz-Werkzeugsatz 6, Aufsteckeinsätze 1/4" (71 Teile), Einlagengröße 300x600mm

bestehend aus 10 Teilen in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 300x600mm,

passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

• Verchromt poliert, Schneiden induktiv gehärtet
• 2 Komponenten-Kunststoff-Griffhüllen
• VDE-Isolation, Normung gem. DIN 5238, Form A/ H/ ISO 5746

Set bestehend aus:

• 1 Kraft-Seitenschneider, 1 Universalseitenschneider
  geeignet für gehärteten Stahldraht, Pianodraht, Zugfestigkeit 2300 N/mm²
  Material: Chrom-Vanadium 80 CrV 2, W.-Nr. 1.2235
• 1 Flachrundzange
  Gerade Ausführung mit Seitenschneiderfunktion
  Material: Vergütungsstahl C45, W.-Nr. 1.0503
• 2 Zangen für Außensicherungsringe
  Für Ringe 10-25mm² Ø, 90° abgewinkelt
  Für Ringe 19-60mm² Ø, gerade
  • Normung gem. DIN 471, DIN 983 und DIN 5256
  • Material: Chrom-Vanadium 31 CrV 3, W.-Nr. 1.2208
• 2 Zangen für Innensicherungsringe
  Für Ring (Bohrung) 19-60mm² Ø, 90° abgewinkelt
  Für Ring (Bohrung) 19-60mm² Ø, gerade
  • Normung gem. DIN 472, DIN 984 und DIN 5256
  • Material: Chrom-Vanadium 31 CrV 3, W.-Nr. 1.2208
• 1 Abisolierzange, für Kabelquerschnitte von 0,2 bis 6,0mm²,
  mit Längenanschlag von 5 - 12mm
  Inkl. Seitenschneider bis 2mm² Ø
  Klingen aus gehärtetem Spezialstahl, Griffe aus Kunststoff
• 1 Kabel-Klappmesser, klappbare Klinge im Holzheft, verstärktes Nieten-Gelenk
• 1 Rollenbandmaß 3 m, mit Sichtfenster
  automatischem Bandeinzug inkl. Rücklaufsperre, Doppelskala und abrutschsicherem Gleitendhaken
  Maßband gewölbt, besonders knickstabil, mit Gürtelclip

Kfz-Werkzeugsatz 9, VDE-Zangensatz (10 Teile) Einlagengröße 300x600mm

Schubladen-Werkzeugeinsatz Kfz-Technik 9 - VDE-Zangen-Satz, bestehend aus 10 Teilen in zweifarbiger (schwarz/grau) Schaumeinlage in den Maßen 300x600mm,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

- Verchromt poliert, Schneiden induktiv gehärtet
- 2 Komponenten-Kunststoff-Griffhüllen
- VDE-Isolation, Normung gem. DIN 5238, Form A/ H/ ISO 5746

Set bestehend aus:

• 1 Kraft-Seitenschneider, 1 Universalseitenschneider
  Geeignet für gehärteten Stahldraht, Pianodraht, Zugfestigkeit 2300 N/mm²
  Material: Chrom-Vanadium 80 CrV 2, W.-Nr. 1.2235
• 1 Flachrundzange
  Gerade Ausführung mit Seitenschneiderfunktion
  Material: Vergütungsstahl C45, W.-Nr. 1.0503
• 2 Zangen für Außensicherungsringe
  Für Ringe 10-25mm² Ø, 90° abgewinkelt
  Für Ringe 19-60mm² Ø, gerade
  • Normung gem. DIN 471, DIN 983 und DIN 5256
  • Material: Chrom-Vanadium 31 CrV 3, W.-Nr. 1.2208
• 2 Zangen für Innensicherungsringe
  Für Ring (Bohrung) 19-60mm² Ø, 90° abgewinkelt
  Für Ring (Bohrung) 19-60mm² Ø, gerade
  • Normung gem. DIN 472, DIN 984 und DIN 5256
  • Material: Chrom-Vanadium 31 CrV 3, W.-Nr. 1.2208
• 1 Abisolierzange, für Kabelquerschnitte von 0,2 bis 6,0mm²,
  Mit Längenanschlag von 5 - 12mm
  Inkl. Seitenschneider bis 2mm² Ø
  Klingen aus gehärtetem Spezialstahl, Griffe aus Kunststoff
• 1 Kabel-Klappmesser, Klappbare Klinge im Holzheft, Verstärktes Nieten-Gelenk
• 1 Rollenbandmaß 3m, mit Sichtfenster
  Automatischem Bandeinzug inkl. Rücklaufsperre, Doppelskala und abrutschsicherem Gleitendhaken
  Maßband gewölbt, besonders knickstabil, mit Gürtelclip

Werkzeug Metalltechnik 7, Messwerkzeuge I (6 Teile) Einlagengröße 300x600mm

Metalltechnik Werkzeugsatz 7 (6 Teile) - Messwerkzeuge I,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

• 3 Messschieber
• Streichmaß
• Wasserwaage
• Gehrungswinkel

Werkzeug Metalltechnik 8, Messwerkzeuge II (14 Teile) Einlagengröße 300x600mm

Metalltechnik Werkzeugsatz 8 (14 Teile) - Messwerkzeuge II,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

• 3 Haarlineale
• 3 Winkel
• Knopfmass‐Messschieber
• Bandmaß, Stahlmaßstab, Alulineal
• Fühlerlehre
• Federspitzzirkel
• Winkelmesser und Messuhr

Werkzeug Metalltechnik 9, Messwerkzeuge III (21 Teile) Einlagengröße 300x600mm

Metalltechnik Werkzeugsatz 9 (21 Teile) - Messwerkzeuge III,
passend für Schubladen mit einer Blendenhöhe von mindestens 100mm.

• Präzisions-Mikrometer‐Set (15‐tlg.)
• 3 Innenmikrometer
• Messstativ mit Magnetfuß
• Zentrierwinkel

Riffelgummieinlage, ölfest für Schubladeninnenmaß 600x600mm

Riffelgummieinlage für Schubladen in SybaWork-Werkbänken

• Die Oberfläche der Lagermaterialien sowie die Farboberfläche der Ablagekonsole wird vor Verkratzen geschützt
• Rutschhemmung
• Ölfest
• Schubladeninnenmaß: 600x600mm
• Stärke: 3mm
