0 Artikel4-mm-Stecksystem mit LabSoft-Kursen und konventionellen Laborgeräten
Der Aufbau der Schaltungen aus einzelnen Bausteinen macht den Einstieg in die Digitaltechnik leicht. Neben den in den Multimediakursen behandelten Schaltungen können die Lernenden mit den Steckbausteinen auch eigene Schaltungen realisieren.
Die speziell auf die Ausbildung abgestimmte Bauteilsammlung zur Digitaltechnik mit Bausteinen der logischen Grundgatter und einfachen Schaltungen ermöglicht einen anschaulichen Einstieg in die Digitaltechnik. Sequenzielle Schaltungen mit ihren Basiselementen, den Flip-Flops, sowie viele darauf aufbauende Standardapplikationen der Digitaltechnik, wie Zähler, Teiler, Register und Kodierschaltungen, werden mit den Bausteinen aufgebaut und ihre Funktion experimentell analysiert. Das Experimentieren wird durch Multimediakurse unterstützt und ist durch die Nutzung ungefährlicher Kleinspannung auch für Laien absolut sicher.
Sie benötigen für das Experimentieren mit der Ausstattung eine Steckplatte, Stromversorgungen, Messgeräte und Multimediakurse.

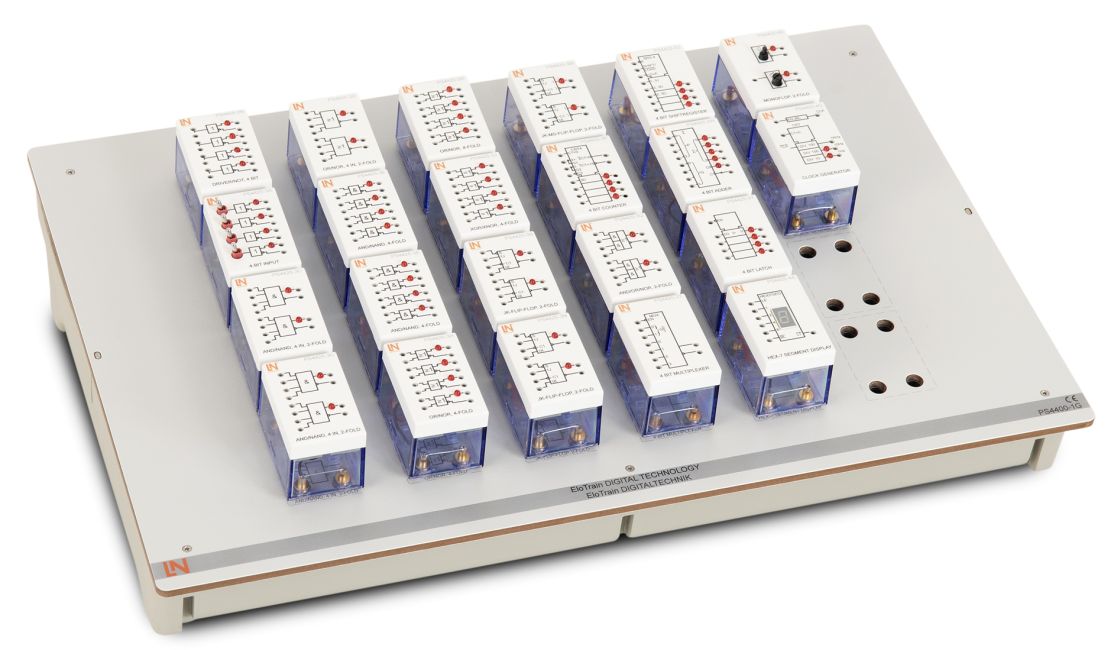

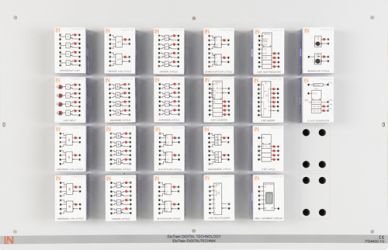

EloTrain Ausstattung Digitaltechnik, 4mm Steckbausteine
Die Ausstattung, bestehend aus 22 Stück Digitaltechnik Steckbausteinen, ermöglicht eine immense Vielfalt an Versuchen aus dem Bereich der Digitaltechnik. Folgende Themengebiete können mit dieser Experimentier-Ausstattung behandelt werden:
Einführung in die Digitaltechnik
- NOT-Funktion, AND- und NAND-Verknüpfung
- OR- und NOR-Verknüpfung
- Antivalenz (EXOR) und Äquivalenz (EXNOR)
- Halbaddierer und Volladdierer
- Subtrahierschaltungen
- Codeumwandlung
- RS-NOR-Flip-Flop
- Taktzustandsgesteuertes RS-Flip-Flop
- Statisches und dynamisches D-Flip-Flop
- JK-Flip-Flop
- JK-Master-Slave-Flip-Flop
- Flip-Flop-Anwendungen
Sequenzielle Schaltungen
- Anzeige von Dualzahlen mit LED und LED-Displays
- Asynchroner 4-Bit-Zähler
- Synchronzähler
- Dezimalzähler
- Zähler für spezielle Codes
- Teilerschaltungen (Untersetzer)
- Register und Schieberegister
- Serielle und parallele Datenübertragung
- Multiplexer und Demultiplexer
4-mm-Steckbausteine:
- Alle Bauelemente und Brückenstecker mit vergoldeten 4mm Kontakten
- Gehäuse aus transparentem, extrem schlagfestem und durchsichtigem Kunststoff
- Oberteil mit kratzfestem, kontrastreichem Siebdruck mit Schaltbild und der Typenbezeichnung des Bauteils
- Leicht zu öffnendes Gehäuse für Reparaturzwecke
Lieferumfang:
- 1 x 4 Bit Driver/NOT Gate
- 1 x 4 Bit Input
- 2 x AND/NAND Gates, 4 inputs, 2-fold
- 1 x OR/NOR Gates, 4 inputs, 2-fold
- 2 x AND/NAND Gate, 2 inputs, 4-fold
- 2 x OR/NOR Gate, 2 inputs, 4-fold
- 1 x XOR/XNOR Gate, 2 inputs, 4-fold
- 2 x JK-Flip-Flop, 2-fold
- 1 x JK-Master-Slave-Flip-Flop, 2-fold
- 1 x Zähler / Counter, 4-bit
- 1 x AND/OR/NOT Gates
- 1 x Multiplexer 1 aus 4
- 1 x Sieberegister (Shift register), 4-bit, 2-fold
- 1 x Addierer, 4-bit
- 1 x Speicher-FF (Buffer), 4-bit, Tristate
- 1 x Display, 7-Segment
- 1 x Monoflop, 2-fold
- 1 x Takt/Clock generator
- 1 x Aufbewahrungsplatte, BxHxT 456 x 297 x 120 mm, farbig bedruckt

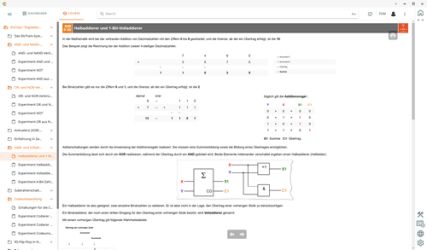

Interactive Lab Assistant: EloTrain Digitaltechnik
Der Interactive Lab Assistant EloTrain Digitaltechnik ermöglicht den Auszubildenden den praxisnahen Einstieg in die Digitaltechnik. Mit zahlreichen angeleiteten Experimenten erarbeiten sich die Auszubildenden in diesem Multimediakurs Schritt für Schritt die Grundschaltungen der Digitaltechnik. Leicht verständliche Grafiken und Animationen vermitteln anschaulich die den Experimenten zugrundeliegende Theorie. Der Interactive Lab Assistant bildet zusammen mit LabSoft eine komfortable Experimentierumgebung.
Besonderheiten:
- Interaktiver Multimediakurs zur Vermittlung von theoretischem Wissen und praktischen Fähigkeiten
- Messwerte, Grafiken und Antworten der Lernenden werden individuell gespeichert
- Fragen mit Feedback und Auswertelogik zur Lernstandskontrolle
- Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- NOT-Funktion, AND- und NAND-Verknüpfung
- OR- und NOR-Verknüpfung
- Antivalenz (XOR) und Äquivalenz (XNOR)
- Zahlensysteme
- Halbaddierer und Volladdierer
- Subtrahierschaltungen
- Codeumwandlung
- RS-Flip-Flop
- Taktzustandsgesteuertes RS-Flip-Flop
- Statisches und dynamisches D-Flip-Flop
- JK-Flip-Flop
- JK-Master-Slave-Flip-Flop
- Flip-Flop-Anwendungen
- Kursdauer: ca. 8 h

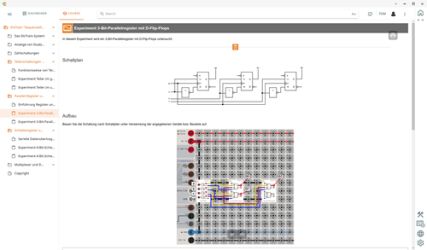

Interactive Lab Assistant: EloTrain Sequenzielle Schaltungen
Der Interactive Lab Assistant EloTrain Sequenzielle Schaltungen vermittelt fundierte Kenntnisse zum Aufbau sequenzieller Schaltungen. Mit zahlreichen angeleiteten Experimenten erarbeiten sich die Auszubildenden in diesem Multimediakurs Schritt für Schritt Zähler-, Register- und weitere sequenzielle Schaltungen der Digitaltechnik. Leicht verständliche Grafiken und Animationen vermitteln anschaulich die den Experimenten zugrundeliegende Theorie. Der Interactive Lab Assistant bildet zusammen mit LabSoft eine komfortable Experimentierumgebung.
Besonderheiten:
- Interaktiver Multimediakurs zur Vermittlung von theoretischem Wissen und praktischen Fähigkeiten
- Messwerte, Grafiken und Antworten der Lernenden werden individuell gespeichert
- Fragen mit Feedback und Auswertelogik zur Lernstandskontrolle
- Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
- Labsoft-Browser und Kurssoftware
Lerninhalte:
- Anzeige von Dualzahlen mit LED und LED-Displays
- Asynchroner 4-Bit-Zähler
- Synchronzähler
- Dezimalzähler
- Zähler für spezielle Codes
- Teilerschaltungen (Untersetzer)
- Register und Schieberegister
- Serielle und parallele Datenübertragung
- Multiplexer und Demultiplexer
- Kursdauer: ca. 8 h

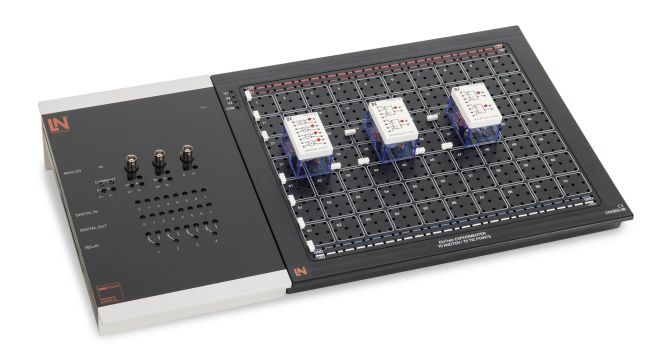

EloTrain Steckplatte 2/4mm, mit 4mm Sicherheitsbuchsen, 120 Knoten (DIN A4)
Mehrfarbige Steckplatte für das 4mm sowie das 2mm Steckbausteinsystem, zum freien, sehr kompakten Versuchsaufbau mit steckbaren Bauteilen. 120 durchnummerierte Knoten ermöglichen einen übersichtlichen Schaltungsaufbau mit hoher Packungsdichte. Der Schaltungsaufbau wird durch das Einsetzen steckbarer Bauteile zwischen Knotenpunkten realisiert. Leitende Verbindungen zwischen den Knoten werden mit 2mm/7,5mm Verbindungssteckern hergestellt. Alle 4mm Buchsen sind Sicherheitsbuchsen.
Einsetzbar mit 4mm Steckbausteinen und 2mm Steckbausteinen
Einsetzbar auch für Bausteine des DigiTrain-Systems
100 Knoten (nummeriert) mit jeweils 4 x 2mm Buchsen und 1 x 4mm Sicherheitsbuchse
20 Knoten (nummeriert) mit jeweils 3 x 2mm Buchsen + 1 x 4mm Sicherheitsbuchse
19mm Rasterung bei 4mm Sicherheitsbuchse, 7,5mm Rasterung bei 2mm Buchsen
Vier farbige Stromversorgungs-Busleitungen mit jeweils 12 x 2 mm Buchsen und 12 x 4 mm Sicherheitsbuchsen
Ergonomisches Arbeiten durch Pult- /Tischgehäuse
Einhängbar in H-Profilrahmen und /oder Koffer
Kontaktbelastbarkeit: max. 10A
BxHxT 228 x 297 x 100mm
EloTrain Messleitungs- und Steckersatz 4mm-System, Elektrotechnik/Elektronik/Dig
Messleitungs- und Steckersatz für 4mm EloTrain-Systeme, bestehend aus:
-
12 Stück Messleitung 2mm, 15cm, blau
-
12 Stück Messleitung 2mm, 15cm, gelb
-
2 Stück Messleitung 2mm, 45cm, schwarz
-
4 Stück Messleitung 2mm, 45cm, rot
-
2 Stück Messleitung 2mm, 45cm, blau
-
1 Stück Sicherheitsmessleitung 4 mm, 50 cm, schwarz
-
1 Stück Sicherheitsmessleitung 4 mm, 50 cm, rot
-
60 Stück Brückenstecker 2mm / 7,5mm, schwarz
-
3 Stück Sicherheits-Brückenstecker 4mm / 19mm, schwarz
-
2 Stück Sicherheits-Brückenstecker 4mm / 19mm, rot
-
1 Stück Sicherheits-Brückenstecker 4mm / 19mm, blau
-
2 Stück Sicherheits-Brückenstecker 4mm / 19mm, weiß
Multi Power Supply 4 x DC, 2 x AC, Drehstrom, Funktionsgenerator, 2 Displays
Multifunktionales, kompaktes Netzgerät sowie Funktions- und Drehstromgenerator für alle Grundlagen- und weiterführenden Versuche aus den Bereichen Elektrotechnik, Elektronik und Digitaltechnik. Es kann als Tischgerät oder als Aufnahmegerät in einem Experimentierrahmen verwendet werden. Das Gerät ist schutzisoliert und liefert Schutzkleinspannung gemäß EN 61010. Zum Anschluss genügt eine Standard-230 V-Netzsteckdose. Alle Ausgänge sind mit selbstrückstellenden Sicherungen ausgestattet, die einen Überstrom sicher abschalten, ohne dass eine Schmelzsicherung getauscht werden muss. Das Gerät ist daher besonders sicher, wartungsfrei und in besonderem Maße auch für Anfänger geeignet. Eine moderne Technologie sorgt für niedrigen Energieverbrauch und reduziert die Verlustleistung.
- Stabilisierte Festspannung +15 V, -15 V, je 1 A
- Stabilisierte Festspannung +5 V,1 A
- Stabilisierte KFZ-Festspannung 12 V, 1 A
- Stabilisierte, einstellbare Spannung 0 ... 30 V, 1 A, Strombegrenzung einstellbar
- Wechselspannungen 12 V, 24 V, je 200 mA, 50 Hz
- Drehstromgenerator mit 3 Phasen und N
- Amplitude 3 x 7/12 V
- Strombelastbarkeit 3 x 200 mA,
- Frequenz umschaltbar 1 Hz, 50 Hz
- Funktionsgenerator
- 0,1 Hz ... 1 MHz in 5 Bereichen
- Kurvenformen: Sinus, Dreieck, Rechteck, Digital
- Ausgangsspannung - 10 V ... 0 ... 10 V
- Zusätzlicher Ausgang mit Abschwächer 10:1
- Strombelastbarkeit: 200 mA
- Kurzschlussfest und eigenspannungssicher (gegen Spannungen anderer Ausgänge) oder selbstrückstellende
- Sicherungen an allen Ausgängen
- 6 Taster für unterschiedliche Funktionen
- 17 LEDs zur Statusanzeige
- 2 blau beleuchtete LCD-Displays
- DC/Gleichspannungsanzeige inkl. Stromanzeige und Anzeige der Strombegrenzung
- AC/Wechselspannungsanzeige inkl. Frequenzanzeige
- USB-Anschluss zur Steuerung der Spannungsquellen mittels Computer
- Beleuchteter Netzschalter
- Experimentierplatte mit Pultgehäuse
- Abmessungen: 297 mm x 228 mm x 100 mm
- Gewicht: 3,5 kg
Digitalmultimeter Max 10
Universelles, einfach zu bedienendes Labor-Multimeter zum Messen und Registrieren in Ausbildung, Energietechnik, Prozesstechnik u. a.
- 3¾-stelliges Multimeter; Auflösung: ±4.000 Digits
- Messkategorie CATII - 600 V / CATIII - 300 V
- Messfunktionen Spannung und Strom: 400 mV - 1000 V DC, 400 mV - 1000 V AC; 40 µA - 10 A DC; 40 µA - 10 A AC
- Widerstandsbereiche: 100 m Ohm - 40 M Ohm
- Kapazitätsmessung 1 pF bis 200 µF
- Frequenzmessung 0,001 Hz bis 500 k Hz
- Messung von Tastverhältnis
- Durchgangs- und Diodentest
- Automatische Bereichswahl und Batterieabschaltung, Min/Max und Data Hold-Funktion
- Lieferumfang: Schutzhülle, Messleitungen, Batterie
