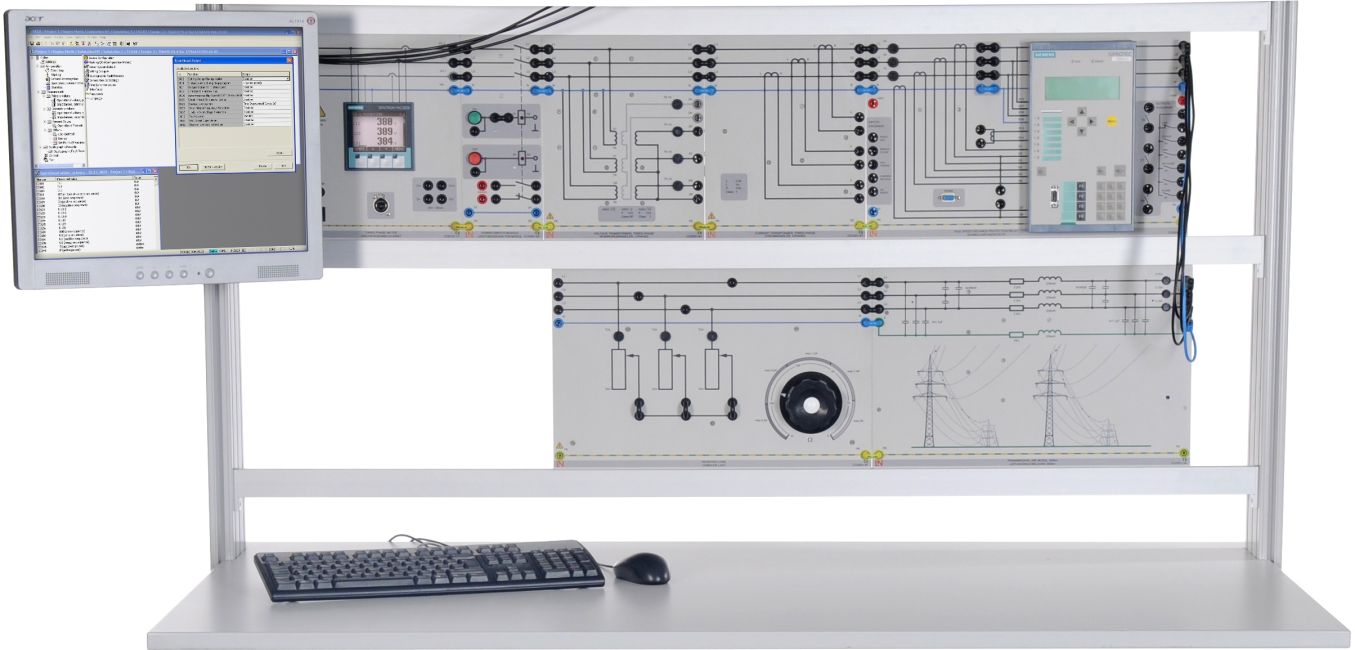

ELP 7

Schnelldistanzschutz

Der Ausfall von Komponenten der Energieversorgung in den Nieder-, Mittel- und Hochspannungsnetzen kann große Auswirkungen auf die nachfolgenden Anlagen und das Netz haben. Zudem stellen die Komponenten eine hohe Wert anlage da. Die Schutztechnik soll die Komponenten vor den Auswirkungen elektrischer Fehler schützen und die zuverlässige Versorgung nicht betroffener Verbraucher gewährleisten. Dabei müssen Fehler unbedingt schnell und sicher erkannt und diese selektiv abgeschaltet werden.

Produktwelten

Einsatz von kompakten Originalrelais mit zukunftsweisender Digitaltechnik
Einsatz industrieller Schutzrelais von renommierten, weltweit tätigen Herstellerfirmen
Überwachung der Schutzeinrichtungen mittels SCADA(Supervisory Control and Data Acquisition)
Mit der optionalen Relaisprüfeinrichtung können die Relais einzeln getestet werden

Ergänzung zur Grundausstattung bestehend aus:

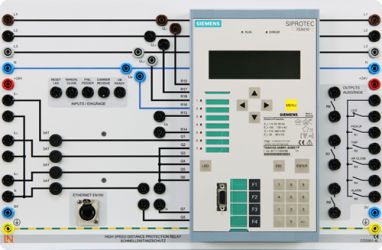

1	Schnelldistanzschutzrelais	CO3301-4L
1	Spannungswandler, 3 phasig	CO3301-4V
1	Stromwandler, 3 phasig	CO3301-4T
1	Leitungsnachbildung 150km / 300km	CO3301-3A

Medien:
1		Interactive Lab Assistant: Schutzeinrichtungen für Hochspannungsübertragungsleit	SO2800-6L

Software:
1	Software SCADA Viewer	SO4001-3H
1	Patchkabel Cat5E 1x 1m gelb, 2x 2m gelb	LM9057
1	USB 2.0 Ethernet Adapter 10/100	LM8257
1	5-Port Ethernet Switch	LM9988
1	Schnittstellen Konverter RS485 / USB	LM9025

Stromversorgung:
1		Regelbare Drehstromversorgung 0-450V/2A	CO3301-3Z
2		Steckdosenleiste, 6-fach, mit Netzschalter beleuchtet	ST8010-4J

Messgeräte:
1	Power Quality Meter mit Grafikdisplay und Langzeitspeicher	CO5127-1S
1	Digitalmultimeter Multi 13S	LM2330
1	Relais Testgerät	CO3301-5N

Zubehör:
40	Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II	SO5126-3R
10	Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II	SO5126-3V
10	Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II	SO5126-3W
1	Sicherheitsmessleitungssatz 4mm (31 Stück)	SO5148-1L
1	SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm	ST7200-7A

Zusätzlich empfehlenswert:
1	Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100	ST8010-4T
1	Tastaturadapter als Erweiterung für Flachbildschirmhalter	ST8010-4G
1	Display zur Ausstattung Energieübertragung	ST8000-4L
1	Schutzhülle für Experimentierwagen, 3-etagig	ST7200-5L

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Lucas-Nülle Experimentier-/Laborwagen (Labor- und Industriedesign grau)

Unser hochwertiger und fahrbarer Experimentier- und Demostand der SybaPro-Serie von Lucas-Nülle überzeugt durch enorme Stabilität, ein größeres Platzangebot, hervorragende Stand- und Laufeigenschaften, ein einfaches Handling und nahezu unendliche Personalisierungs- und Gestaltungsmöglichkeiten. Der Wagen ist durch seine Konstruktion mit vier Aluprofil-Tischbeinen und speziellen Zargen- und Plattenbefestigungen den höchsten Ansprüchen gewachsen – um die Ausbildung in Ihren Laboren und Werkstätten zu vereinfachen. Für einen perfekt organisierten Lernplatz mit extra viel Stauraum haben Sie die Möglichkeit, Hängeunterschränke im unteren Bereich des Wagens zu platzieren. Selbstverständlich ist der Wagen kompatibel zu allen An- und Ausbauteilen des Lucas-Nülle SybaPro-Systems.

Komfortabel lernen dank extratiefer Tischplatte und eines Ablagebodens

Die großzügige Tischplatte mit 800mm Tiefe bietet Ihnen viel Raum zum Arbeiten und schützt gleichzeitig Ihre Geräte: Da kein Gerät mehr übersteht, werden Wandkollisionen vermieden.
Der Ablageboden bietet Raum für große Peripherie wie PCs, Kompressoren, Unterschränke und alles, was Sie sonst noch unterbringen möchten – für einen vielseitigen und organisierten Lernplatz mit viel Stauraum und Platz für Ordnung.
Hochverdichtete, mehrschichtige Feinspanplatten nach DIN EN 438-1 in einer Stärke von 30 Millimetern sorgen für noch mehr Stabilität.
Bei den Platten gemäß Güteklasse E1 nach DIN 68765 haben Sie die Wahl: Sie sind in vielen verschiedenen Dekoren lieferbar.
Standardmäßig sind die Platten mit beidseitigem, 0,8mm starkem und leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926 in Lichtgrau (RAL 7035) ausgestattet.
Das robuste Material garantiert Langlebigkeit und ist gegen eine Vielzahl von Chemikalien, Säuren und Laugen beständig.
Die Platten sind hitzeunempfindlich: Beispielswiese flüssiges Lötzinn oder punktförmige Erwärmung durch Lötkolben können ihnen nichts anhaben.
Eingefasst ist die Platte mit einer massiven, schlagzähen Schutzkante aus 3mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047.
Der Belag und die Umleimer sind PVC-frei.
Die Maße der Tischplatte betragen 1240x30x800mm (BHT).
Die Maße des Ablagebodens sind 1155x30x445mm (BHT).

Stabilität und Standfestigkeit dank eines ausgeklügelten Grundgestells

Vier Seitenteile aus Alu-Strangpressprofilen mit Vielnutprofilierung sorgen für eine symmetrische Lastverteilung und erhöhte Lastaufnahme.
Spezialzargen- und Mehrfachbefestigungen für Profile, Rollen, Tischplatte und Bodenplatte sorgen für höchste Stabilität.
In jedem Alu-Strangpressprofil befinden sich 8 gleichwertige Nuten nach Industrienorm (Nut 10).
Durch die Nutenprofile erweitern Sie den Laborwagen modular. An- und Anbauten mit industriegenormten Anbauten sind ein Kinderspiel.
Alle Aluprofile und Metallteile sind säurebeständig epoxidharzbeschichtet, ca. 80 µm, in grau RAL 7047, die personalisierbare Plattenzarge in anthrazit RAL 7016.

Ein durchdachter Aufbau für mehr Komfort

Der 3-etagige Experimentierrahmen besteht aus vier Querstreben mit Alu-H-Profilen.
Naturgebürstete Aluminiumprofilschienen ermöglichen die Aufnahme von Experimentierplatten.
Innenliegende Bürstenleisten garantieren festen Sitz und vermeiden Vibrationsgeräusche.
Der freie Platz unterhalb der Querprofile macht es möglich, einen zusätzlichen Energieversorgungskanal anzubringen und Stand-alone-Geräte zu platzieren.

Beste Stand- und Laufeigenschaften für maximale Flexibilität

Große Rollen mit einem Durchmesser von 100mm, davon zwei gebremst, und spezielle hochstabile Rollenzargen verleihen dem Laborwagen beste Laufeigenschaften und größtmögliche Stabilität.
Hochgesetzte Rollenaufnahmen sorgen für einen tieferen technischen Schwerpunkt, hohe Stabilität und volle Kippsicherheit.
Reihen Sie problemlos mehrere Wagen aneinander, ganz ohne Kollisionen mit anderen Wagen und Wänden – die nach innen versetzten Rollen machen es möglich.
Die seitlich verstärkte Tischplattenzarge umschließt die vier tragenden Aluprofile von drei Seiten.
Die Rollen und die Tischplattenzarge bestehen aus einer stabilen, 5mm starken Stahlwinkel-Kombination.
Ein durchgängiger und mit der Tischzarge kombinierter Kabelkanal mit vier Öffnungen zur Kabel-Einführung und -ausführung unterhalb der Tischplatte sorgen für organisierte Kabel.
Vier Zargenwinkel in Längsrichtung (je zwei links und rechts) ermöglichen eine Unterschrankmontage.
Die säurebeständige Epoxidharzbeschichtung macht die Zargen besonders widerstandsfähig.

Zubehör und sonstige Eigenschaften:

Personalisierungsmöglichkeiten:
Gestalten Sie Ihren Laborwagen individuell mit Ihrem Firmenlogo, eingefräst in die Tischzarge (im Standard: LN), und einer großen Farb- und Materialauswahl für Gestell und Platten.

Steckdosenleiste mit Halter
Die Sechsfach-Steckdosenleiste mit einer zwei Meter langen Zuleitung und einem Schuko-Stecker hat einen speziellem Befestigungsadapter und ist somit an jeder beliebigen Stelle der Aluprofile montierbar. Standardmäßig ist sie am Aluprofil unterhalb der Tischplatte montiert.

Messleitungshalter:
Der Messleitungshalter hat eine Breite von 200 Millimetern mit 12 Kabelführungsnuten zur Aufnahme von 48 4mm-Sicherheitsmessleitungen.
