-3 Servoantriebe (PMSM), elektronisch kommutierter Motor 300W

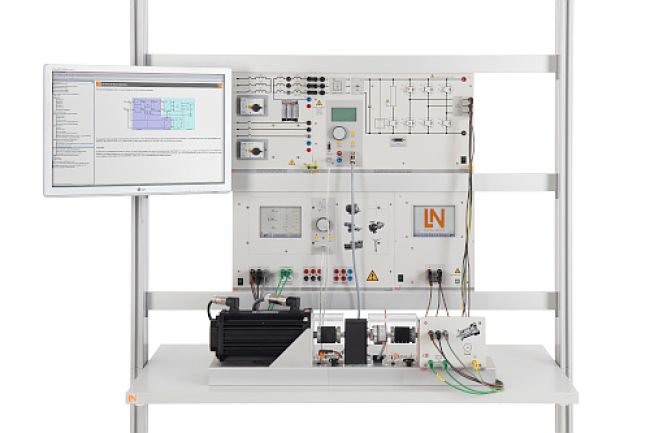

Servoantriebe sind geregelte Antriebe mit hoher Anforderung an Dynamik und Überlast. Sie werden oft in Automatisierungslösungen mit starken Drehzahl- und Drehmomentenänderungen eingesetzt, wie z. B. in Werkzeugmaschinen oder Robotersystemen. Das Trainingssystem zeigt in anschaulicher Weise die Funktion eines geregelten Servosystems mit Permanentmagnet.

Produktwelten

Aufbau des Servoantriebs
Untersuchung von Koordinaten- und Gebersystemen
Funktionsprinzip von Servomotor mit elektronischer Kommutierung
Analyse der Modulation
Aufbau der Regelungsstruktur
Analyse des geregelten Antriebs

Multimediale Versuchsanleitung mit integrierten virtuellen Instrumenten
Kompaktes, einfach zu bedienendes und eigensicheres System
Integrierte Messung der elektrischen Größen
Hohe Ausgangsleistung ermöglicht den Betrieb mit Maschinen der 1kW Klasse
Anbindung über galvanisch getrennte USB Schnittstelle zur Vermeidung von Störungen
Sicherung aller rotierenden Teile durch Abdeckungen
Schutz der Maschine gegen thermische Überlastung durch Temperatursensoren
Werkzeugloses Kuppeln von Maschinen und Anbauteilen über spielfreie elastische Kupplungsmanschetten
In Verbindung mit dem Servo-Maschinenprüfsystem lassen sich die Maschinen in vier Quadranten Antreiben und Bremsen
Bestimmung von Drehzahl und Drehmoment in Echtzeit
Messung von Strom-, Spannung und Leistungen in Echtzeit

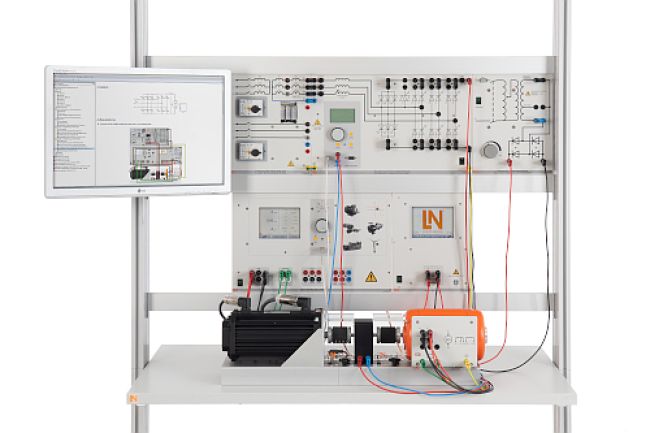

Ergänzungsausstattung zu EPE 40-3 Selbstgeführte Stromrichter, bestehend aus:
1	Synchron Servomotor 0,3kW	SE2682-3S
1	Inkrementaler Lagegeber 1024 Impulse, 0,3kW	SE2683-3T
1	Kupplungsabdeckung 0,3kW mit LED-Statusanzeige	SE2662-7C
1	Kupplungsmanschette 0,3kW	SE2662-2A

Medien:
1		Interactive Lab Assistant: Servomotor, elektronisch kommutierter Motor 0,3 kW	SO2805-1M

Messgeräte:
1		Power-Multimeter	CO5127-2A

Zusätzlich erforderlich - Ausstattung Maschinenprüfstand Servo-Antriebs-/Bremssystem:
1	Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,	CO3636-6X
1	Kupplungsmanschette 0,3kW	SE2662-2A
1	Kupplungsabdeckung 0,3kW mit LED-Statusanzeige	SE2662-7C

Zubehör:
1	Sicherheitsmessleitungssatz 4mm (31 Stück)	SO5148-1L
20	Sicherheitsverbindungsstecker schwarz 4mm mit Anzapfung, 1000V/32A CAT II	SO5126-3R
2	Sicherheitsverbindungsstecker blau 4mm mit Anzapfung, 1000V/32A CAT II	SO5126-3V
2	Sicherheitsverbindungsstecker gn/ge 4mm mit Anzapfung, 1000V/32A CAT II	SO5126-3W
1	SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm	ST7200-7A
1	Energieversorgung, für Experimentierstände mit Absicherung	ST8008-8N

Zusätzlich empfehlenswert:
1	Display zur Ausstattung Didaktische Antriebe	ST8000-5B
1	Flachbildschirmhalter m. Faltarm, bis 15kg zur Aluprofilbefestigung, VESA 75/100	ST8010-4T
1	Schutzhülle für Experimentierwagen, 3-etagig	ST7200-5L

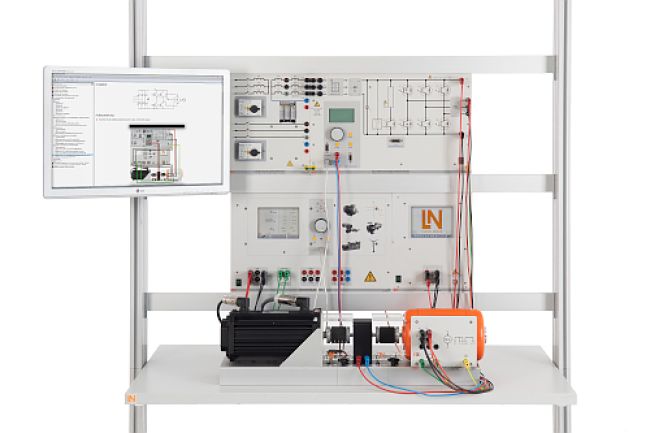

Servo-Maschinenprüfsystem für 0,3kW Maschine inkl. Software ActiveServo (D, GB,

Das Servo-Maschinen-Prüfsystem ist ein komplettes System zur Untersuchung elektrischer Maschinen und Antriebe. Er besteht aus dem digitalen Steuergerät, einer Bremse und der Software ActiveServo. Das System vereint neueste Technik mit einfacher Bedienung.
Ferner lassen sich mit dem System manuelle und automatische Synchronisation durchführen.

Das Steuergerät beinhaltet folgende Ausstattungsmerkmale:

Dynamischer und statischer Vier-Quadranten-Betrieb
13 wählbare Betriebsarten / Arbeitsmaschinen-Modelle (Drehmomentenregelung, Drehzahlregelung, Schwungmasse, Hubantrieb, Roller / Kalander, Lüfter, Pumpe, Kompressor, Wickelantrieb, frei definierbare zeitlich abhängige Last, manuelle und automatische Netzsynchronisation)
Überwachung der gesteckten Wellenabdeckungen
Abschaltung der Versorgungsspannung der Prüflinge bei fehlender Wellenabdeckung
Schnittstelle zum Auslesen elektronischer Typenschilder der Prüflinge EDD
Integrierter Messverstärker für Strom- und Spannungsmessung
5 Zoll Touch Farb-Display
Vier-Quadranten-Monitor
Galvanisch getrennte USB-Schnittstelle
Thermische Überwachung der zu prüfenden Maschine
Anschlussspannung: 400V, 50 / 60 Hz
Maximale Ausgangsleistung: 4 kVA
Abmessungen: 297 x 460 x 420 mm (HxBxT)
Gewicht: 16,5 kg

Die Bremse bildet ein selbstgekühlter Asynchronservo mit Resolver.

Der Anschluss für Motor- und Geberzuleitung erfolgt über verpolungssichere Steckverbinder. Die Maschine ist thermisch überwacht und bildet mit dem Steuergerät ein drift- und kalibrierfreies Antriebs- und Bremssystem.

Maximaldrehzahl: 4000min^-1
Maximales Drehmoment: 10 Nm
Temperaturüberwachung: kontinuierlicher Temperatursensor (PT1000)
Resolver Auflösung: 65536 Impulse / Umdrehung
Abmessungen: 275 x 210 x 210 mm (BxHxT)
Gewicht: 6 kg

ActiveServo ist ein Programm zur Kennlinienaufnahme von Maschinen und zur statischen und dynamischen Arbeitspunktbestimmung. Es lassen sich 8 verschiedene Lastmaschinen (Schwungmasse, Pumpe, Lüfter, Kalander, Hubantrieb, Kompressor, Wickelantrieb, frei parametrierbare zeitabhängige Last) einstellen und parametrieren.

Besonderheiten:

Messung, Berechnung und grafische Darstellung der mechanischen und elektrischen Größen
(Drehzahl, Drehmoment, mechanische Leistung, Strom, Spannung, Wirk-, Schein-, Blindleistung, Wirkungsgrad, Leistungsfaktor)
Simultane Darstellung von gemessenen und berechneten Größen (z.B. direkte Anzeige des Wirkungsgrades)
Messung von Strom und Spannung (als Effektivwert auch bei nicht sinusförmigen Größen)
Drehzahl- oder drehmomentgeregelter Betrieb
Aufzeichnung der Größen über die Zeit
Konfiguration der Einstellungen über elektronische Typenschilder EDD der Prüflinge
Betrieb über alle vier Quadranten (Anzeige des generatorischen Drehmomentes
Frei definierbare Rampenfunktion zur PC-gesteuerten Durchführung von Belastungsversuchen
Darstellung der Kennlinien mehrerer Versuche zur Verdeutlichung von Parameteränderungen
Export der Grafiken und der Messwerte

SybaPro Experimentierwagen, 3-etagig, 6 Steckdosen, 1250x1970x800mm

Lucas-Nülle Experimentier-/Laborwagen (Labor- und Industriedesign grau)

Unser hochwertiger und fahrbarer Experimentier- und Demostand der SybaPro-Serie von Lucas-Nülle überzeugt durch enorme Stabilität, ein größeres Platzangebot, hervorragende Stand- und Laufeigenschaften, ein einfaches Handling und nahezu unendliche Personalisierungs- und Gestaltungsmöglichkeiten. Der Wagen ist durch seine Konstruktion mit vier Aluprofil-Tischbeinen und speziellen Zargen- und Plattenbefestigungen den höchsten Ansprüchen gewachsen – um die Ausbildung in Ihren Laboren und Werkstätten zu vereinfachen. Für einen perfekt organisierten Lernplatz mit extra viel Stauraum haben Sie die Möglichkeit, Hängeunterschränke im unteren Bereich des Wagens zu platzieren. Selbstverständlich ist der Wagen kompatibel zu allen An- und Ausbauteilen des Lucas-Nülle SybaPro-Systems.

Komfortabel lernen dank extratiefer Tischplatte und eines Ablagebodens

Die großzügige Tischplatte mit 800mm Tiefe bietet Ihnen viel Raum zum Arbeiten und schützt gleichzeitig Ihre Geräte: Da kein Gerät mehr übersteht, werden Wandkollisionen vermieden.
Der Ablageboden bietet Raum für große Peripherie wie PCs, Kompressoren, Unterschränke und alles, was Sie sonst noch unterbringen möchten – für einen vielseitigen und organisierten Lernplatz mit viel Stauraum und Platz für Ordnung.
Hochverdichtete, mehrschichtige Feinspanplatten nach DIN EN 438-1 in einer Stärke von 30 Millimetern sorgen für noch mehr Stabilität.
Bei den Platten gemäß Güteklasse E1 nach DIN 68765 haben Sie die Wahl: Sie sind in vielen verschiedenen Dekoren lieferbar.
Standardmäßig sind die Platten mit beidseitigem, 0,8mm starkem und leicht strukturiertem Schichtstoffbelag (Resopal) nach DIN 16926 in Lichtgrau (RAL 7035) ausgestattet.
Das robuste Material garantiert Langlebigkeit und ist gegen eine Vielzahl von Chemikalien, Säuren und Laugen beständig.
Die Platten sind hitzeunempfindlich: Beispielswiese flüssiges Lötzinn oder punktförmige Erwärmung durch Lötkolben können ihnen nichts anhaben.
Eingefasst ist die Platte mit einer massiven, schlagzähen Schutzkante aus 3mm dickem, durchgefärbtem Kunststoff der Farbe RAL 7047.
Der Belag und die Umleimer sind PVC-frei.
Die Maße der Tischplatte betragen 1240x30x800mm (BHT).
Die Maße des Ablagebodens sind 1155x30x445mm (BHT).

Stabilität und Standfestigkeit dank eines ausgeklügelten Grundgestells

Vier Seitenteile aus Alu-Strangpressprofilen mit Vielnutprofilierung sorgen für eine symmetrische Lastverteilung und erhöhte Lastaufnahme.
Spezialzargen- und Mehrfachbefestigungen für Profile, Rollen, Tischplatte und Bodenplatte sorgen für höchste Stabilität.
In jedem Alu-Strangpressprofil befinden sich 8 gleichwertige Nuten nach Industrienorm (Nut 10).
Durch die Nutenprofile erweitern Sie den Laborwagen modular. An- und Anbauten mit industriegenormten Anbauten sind ein Kinderspiel.
Alle Aluprofile und Metallteile sind säurebeständig epoxidharzbeschichtet, ca. 80 µm, in grau RAL 7047, die personalisierbare Plattenzarge in anthrazit RAL 7016.

Ein durchdachter Aufbau für mehr Komfort

Der 3-etagige Experimentierrahmen besteht aus vier Querstreben mit Alu-H-Profilen.
Naturgebürstete Aluminiumprofilschienen ermöglichen die Aufnahme von Experimentierplatten.
Innenliegende Bürstenleisten garantieren festen Sitz und vermeiden Vibrationsgeräusche.
Der freie Platz unterhalb der Querprofile macht es möglich, einen zusätzlichen Energieversorgungskanal anzubringen und Stand-alone-Geräte zu platzieren.

Beste Stand- und Laufeigenschaften für maximale Flexibilität

Große Rollen mit einem Durchmesser von 100mm, davon zwei gebremst, und spezielle hochstabile Rollenzargen verleihen dem Laborwagen beste Laufeigenschaften und größtmögliche Stabilität.
Hochgesetzte Rollenaufnahmen sorgen für einen tieferen technischen Schwerpunkt, hohe Stabilität und volle Kippsicherheit.
Reihen Sie problemlos mehrere Wagen aneinander, ganz ohne Kollisionen mit anderen Wagen und Wänden – die nach innen versetzten Rollen machen es möglich.
Die seitlich verstärkte Tischplattenzarge umschließt die vier tragenden Aluprofile von drei Seiten.
Die Rollen und die Tischplattenzarge bestehen aus einer stabilen, 5mm starken Stahlwinkel-Kombination.
Ein durchgängiger und mit der Tischzarge kombinierter Kabelkanal mit vier Öffnungen zur Kabel-Einführung und -ausführung unterhalb der Tischplatte sorgen für organisierte Kabel.
Vier Zargenwinkel in Längsrichtung (je zwei links und rechts) ermöglichen eine Unterschrankmontage.
Die säurebeständige Epoxidharzbeschichtung macht die Zargen besonders widerstandsfähig.

Zubehör und sonstige Eigenschaften:

Personalisierungsmöglichkeiten:
Gestalten Sie Ihren Laborwagen individuell mit Ihrem Firmenlogo, eingefräst in die Tischzarge (im Standard: LN), und einer großen Farb- und Materialauswahl für Gestell und Platten.

Steckdosenleiste mit Halter
Die Sechsfach-Steckdosenleiste mit einer zwei Meter langen Zuleitung und einem Schuko-Stecker hat einen speziellem Befestigungsadapter und ist somit an jeder beliebigen Stelle der Aluprofile montierbar. Standardmäßig ist sie am Aluprofil unterhalb der Tischplatte montiert.

Messleitungshalter:
Der Messleitungshalter hat eine Breite von 200 Millimetern mit 12 Kabelführungsnuten zur Aufnahme von 48 4mm-Sicherheitsmessleitungen.
