Geräteausstattung: Energiewandlungs- und Energiespeichersysteme (ETE2/22)

Dieser Gerätesatz beinhaltet aktuelle Komponenten für Energiewandlungs- und Energiespeichersystem aus dem Bereich der technischen Gebäudeausrüstung. Diese Komponenten sollen im Rahmen der praktischen Ausbildung installiert, in betrieb genommen und geprüft werden. Sie sind in eine bestehende elektrische Anlage zu integrieren.

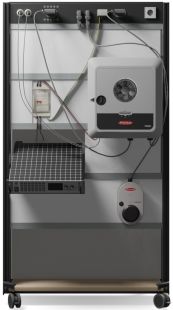

Der Gerätesatz besteht aus folgenden Komponenten: (Montagegestell nicht im Lieferumfang enthalten)

PV Wechselrichter

• Max. PV Eingangsleistung: 3110 W
• DC Eingangsspannung: 65 V - 600 V
• MPP Spannungsbereich: 65 V - 530 V
• Max. AC Ausgangsleistung: 3000 VA
• Netzanschluss: 1 ~ NPE 220 V / 230 V
• Frequenz: 50 / 60 Hz
• Notstrombetrieb mit Batteriespeicher im Inselnetz
• Batteriespannung: 150 V - 455 V
• Max. DC Leistung: 3110 W

Konnektivität

• 2 x RJ45-Modbus für Batteriespeicher und Smart Meter
• Ethernet
• Anschlüsse: industrielle Anschlüsse mit Leitungen vorbereitet
• Abmessungen: 530 x 500 x 300 mm (HxBxT)
• Gewicht: 20 kg

DC Überspannungsschutz Typ I+II

• Arbeitsspannung: DC1000V
• Nennstrom: 40A
• Kunststoffgehäuse
• Ausgestattet mit MC-4-Anschlussklemmen.
• interne Verkabelung
• DC Überlastschutz, 2-polig, 40A
• DC Überspannungsschutz

Wallbox mit eingebauten Schutzeinrichtungen:

• Überstrom
• Über- und Unterspannung
• Erdschluss
• Überspannungsschutz
• Fehlerstromschutzeinrichtung, DC IΔN=6mA
• PE (Schutzleiter)Ständige Überwachung

Konnektivität:

• WLAN
• OCPP 1.6 J
• Authentifizierung über App oder RFID
• Konfiguration über die App

Technische Daten:

• Ladesteckdose Typ 2 mit Klappdeckel zum Laden nach Mode 3 (IEC 61851-1)
• Betriebsspannung: 400V (3-phasig max. 22kW)
• RFID-Kartenleser mit RFID-Chip
• Fehlersimulator: schaltbar, 6 Fehlerschalter
• Einspeisung 4mm Sicherheitsmessbuchsen
• Abmessungen: ca. 294 x 456 x250 mm / H x B x T
• Gewicht: ca.7,5 kg

zusätzlich notwendiges Installationsmaterial (ohne Kabel und Leitungen):

• 2xFehlerstromschutzschalter (RCD) 30 mA Typ A
• 1xLeitungs- und Fehlerstromschutzschalter (FI/LS) 10mA, B16
• 1xLeitungsschutzschalter 4-polgC32A,
• 2xLeitungsschutzschalter 4-polgC16A,
• 2xInstallationsschütz 4-polig+1S
• 1xHilfsschütz, 12VDC,
• Smart Meter mit Touch Screen, Modbus, digitale I/Os
• Zwangsgeführte Abschaltung über Schütze, Herstellung eines Inselnetzbetriebs gemäß VDE-AR-E 2510-2
• Automatische Netztrennung unter Beibehaltung der Fehlerstrom-Schutzeinrichtung gemäß DIN VDE 0100-410
• Gewicht: ca. 5,0Kg
