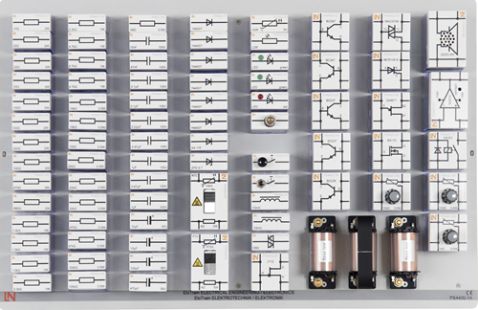

EloTrain Grundausstattung Elektrotechnik/Elektronik 4mm, mit Board

Bestehend aus 82 Stück 4mm Steckbausteinen mit Aufbewahrungsplatte, farbig bedruckt. Die Ausstattung ermöglicht eine immense Vielfalt an Versuchen aus dem Bereich der Grundlagen der Elektrotechnik und Elektronik. Folgende Themengebiete können mit dieser Experimentier-Ausstattung behandelt werden:

Gleichstromtechnik

• Aufbau von einfachen Stromkreisen
• Anwenden von Strom- und Spannungsmessgeräten.
• Ohm'sches Gesetz.
• Reihen- und Parallelschaltung von Widerständen.
• Unbelasteter und belasteter Spannungsteiler.
• Glühlampenkennlinie.
• Spannungsabhängiger Widerstand VDR.
• Widerstand mit negativem Temperaturkoeffizienten NTC.
• Widerstand mit positivem Temperaturkoeffizienten PTC.
• Lichtabhängiger Widerstand LDR.
• Kondensator im Gleichstromkreis
• Relaisschaltung.

Wechsel- und Drehstromtechnik

• Erzeugung von Wechselstrom
• Kenngrößen des Wechselstroms
• Ohm'scher Widerstand im Wechselstromkreis
• Kondensator im Wechselstromkreis
• Reihen- und Parallelschaltung von R und C
• Spule im Wechselstromkreis
• Reihen- und Parallelschaltung von R und L
• Reihen- und Parallelschaltung von R, L und C
• Reihen- und Parallelkompensation
• Unbelasteter/belasteter Transformator
• Drehstromnetz
• Sternschaltung symmetrisch / unsymmetrisch belastet
• Dreieckschaltung symmetrisch / unsymmetrisch belastet

Halbleiterbauelemente

• Diode im Gleich- und Wechselstromkreis
• Einweg- und Brückengleichrichter mit Glättung
• Darstellung von Diodenkennlinien auf dem Oszilloskop
• Leuchtdiode
• Photodiode
• Diodeneigenschaften von Transistorstrecken
• Eingangs-, Ausgangs- und Steuerkennlinie des Transistors
• Transistor in Emitter-, Kollektor- und Basisschaltung
• Transistor als Schalter
• Transistor als Verzögerungsschalter
• Kennlinie des Feldeffekttransistors (FET)
• FET als steuerbarer Widerstand und Schalter
• MOSFET Kennlinie
• Sensordimmer mit MOSFET
• Kennlinie von Diac, Thyristor und Triac
• Thyristor als Schalter
• Phasenanschnittsteuerung mit Triac und Diac

Grundschaltungen der Elektronik

• Verstärkergrundschaltungen mit bipolaren Transistoren
• Verstärkergrundschaltungen mit Feldeffekt-Transistoren (FET)
• Zweistufiger Wechselspannungsverstärker
• Darlington-Verstärker
• Emittergekoppelter Verstärker
• Phasenumkehrstufen
• Differenzverstärker
• Zweistufiger Gleichspannungsverstärker mit Komplementärtransistoren
• Gegentaktendverstärker
• Rückkopplung, Gegenkopplung, Mitkopplung
• Rechteckgeneratoren
• Schwellwert-Schalter (Schmitt-Trigger)
• Astabile Kippschaltung (Multivibrator)
• Monostabile Kippschaltung
• Bistabile Kippschaltung (Flip-Flop)
• Sägezahngenerator (Pulsgenerator)
• Sinusgeneratoren mit RC- und LC-Glied
• Amplitudenmodulator und -demodulator
• Frequenzmodulator
• Ein- und Dreiphasen Gleichrichterschaltungen
• Spannungsvervielfacher
• Stabilisierungsschaltungen
• Spannungs- und Stromregler (linear)
• Schaltspannungsregler
• Gleichspannungswandler
• Impulserzeugung mit DIAC
• Impulserzeugung mit Unijunction-Transistor
• Anschnittsteuerung mit Thyristor
• Anschnittsteuerung mit TRIAC
• Vollwellensteuerung mit Nullspannungsschalter
• Gleichspannungsschalter mit Thyristoren
• Operationsverstärker als invertierender Verstärker
• Operationsverstärker als nichtinvertierender Verstärker
• Operationsverstärker als Differenzverstärker
• Dynamisches Verhalten des Operationsverstärkers

4-mm-Steckbausteine:

• Alle Bauelemente mit vergoldeten 4mm Kontakten
• Berührungsgeschützte Stecker mittels Kunststoffhülsen
• Gehäuse aus transparentem, extrem schlagfestem und durchsichtigem Polykarbonat
• Oberteil mit kratzfestem, kontrastreichem Siebdruck mit Schaltbild und der Typenbezeichnung des Bauteils
• Leicht zu öffnendes Gehäuse für Reparaturzwecke

Lieferumfang:

• 1 x Schalter, 1 x Taster, 1 x Relais
• 1 x Glühlampe 15V mit Fassung E10
• Widerstände: 1x 10 Ohm, 2 x 22 Ohm, 1 x 33 Ohm, 2 x 100 Ohm, 1 x 220 Ohm, 1 x 330 Ohm, 1x 470 Ohm, 1 x 680 Ohm, 3 x 1k Ohm, 2 x 2,2k Ohm, 3 x 4,7k Ohm, 3 x 10k Ohm, 3 x 22k Ohm, 2x 47k Ohm, 2x100k Ohm, 1 x 1M Ohm
• 1 x Poti 100 Ohm, 1 x Poti 1k Ohm, 1 x Poti 10k Ohm
• 1 x NTC, 1 x PTC, 1 x LDR, 1 x VDR
• Kondensatoren: 1 x 10nF, 1 x 47nF, 2 x 0,1µF, 1 x 0,22µF, 2 x 0,47µF, 2 x 1µF
• Elektrolytkondensatoren: 2 x 10µF, 1 x 100µF, 1 x 470µF
• Spulen: 1 x 10mH, 1 x 33mH
• 1 x Spule N=300, 2 x Spule N=900, 1 Satz Schnittbandkern
• 2 x LED grün, 1x LED rot
• 6 x Diode 1N4007, 1 x Diode Ge AA118
• 1 x Z-Diode 4,7V
• 1 x Transistor BC547 Basis links, 1 x Transistor BC547 Basis rechts
• 1 x Transistor BD237 Basis links, 1 x Transistor BD237 Basis rechts
• 1 x Transistor BD238 Basis rechts
• 1 x Feldeffekttransistor J112,
• 1 x MOSFET BS170
• 1 x Unijunctiontransistor
• 1 x Diac DB3, 1 x Triac MAC97A6, 1 x Thyristor MCR100-6
• 1 x OP-Verstärker TL071C
• 1 x Lautsprecher 0,25W
• Aufbewahrungsplatte DIN BxHxT 456 x 297 x 100 mm, farbig bedruckt
• Tiefe mit Bauteilen 150mm
