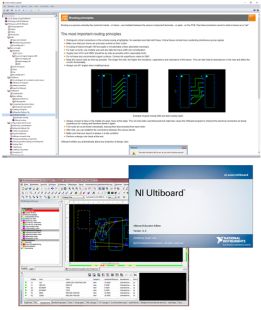

Kurs Elektronik 10: Leiterplattendesign mit NI Ultiboard

Lieferumfang:

• Software NI Ultiboard Education Edition, Einzellizenz
• Labsoft-Browser und Kurssoftware

Lerninhalte:

• Kennenlernen der Geschichte der Leiterplatte
• Eigenschaften von einer Leiterplatten benennen
• Verschiedene Herstellungsprozesse von Leiterplatten beschreiben können
• Verschiedene Standards (Normen) anwenden können
• Zöllige und metrische Maßeinheiten beherrschen
• Anpassen einer Schaltung in NI Multisim
• Exportieren der NI Multisim Datei in NI Ultiboard
• Grundsätze der Bauteilplatzierung kennen lernen und anwenden
• Erstellen der Bauteilplatzierung auf der Leiterplatte
• Erstellen von neuen Footprints für Bauelemente
• Grundsätze des Routens beherrschen
• Erstellen von Leiterbahnen (Routen)
• Erstellen des Designs einer vollständigen Schaltung
• Ändern und hinzufügen von Beschriftungen
• Anwenden von Durchkontaktierungen und Drahtbrücken
• Erstellen einer Gerber-Datei für die spätere Fertigung
• Kursdauer: ca. 8 h
