Kurs Elektronik 7: Stromversorgungsschaltungen

Lieferumfang:

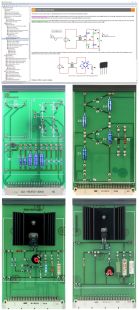

• 1 Experimentierkarte mit Einweg-, Brückengleichrichtern und Lastschaltung
• 1 Experimentierkarte Spannungsvervielfacher in Villardkaskadenschaltung
• 1 Experimentierkarte Transistorspannungsregler und Lastschaltung
• 1 Experimentierkarte Festspannungsregler und Lastschaltung
• Aufbewahrungskoffer
• LabSoft-Browser und Kurssoftware

Lerninhalte:

• Kennenlernen von Aufbau und Funktionsweise von Einweg- und Brückengleichrichtern
• Auflisten der Kenngrößen von Gleichrichterschaltungen (Mittelwert, Effektivwert, Formfaktor und Welligkeit)
• Kennenlernen gebräuchlicher Schaltungen zur Glättung der Ausgangsspannung von Gleichrichterschaltungen
• Messtechnische Ermittlung der Kennwerte eines Einweg- (Brücken-) gleichrichters an ohmscher Last
• Messtechnische Ermittlung der Kennwerte eines Einweg- (Brücken-) gleichrichters mit Glättung
• Messtechnische Untersuchung einer belasteten und unbelasteten Spannungsvervielfacherschaltung
• Messung der Lastabhängigkeit der Welligkeit
• Kennen von Aufbau und Funktionsweise von Transistorspannungsreglern (Darlingtontransistor)
• Messung des Einstellbereichs von unbelasteten Transistorspannungsreglern
• Untersuchung des Lastverhaltens von Transistorspannungsreglern
• Erklären der Funktionsweise von Festspannungsreglern mit Längsregeltransistor
• Erklären der Funktionsweise von Quertransistor als Regler für einstellbare Spannung
• Messtechnische Untersuchung der Regelqualität von Transistorspannungsreglern, statisch und dynamisch
• Fehlersuche (9 über Relais aktivierbare Fehler)
• Kursdauer: ca. 5,5 h (davon ca. 1,5 h Fehlersuche)
