Kurs: Digitale Fahrzeugschlüssel - NFC im KFZ

Das Smartphone als Fahrzeugschlüssel - Für diese hochmoderne Funktion, die bereits in vielen verschiedenen Fahrzeugen zur Verfügung steht, bietet dieses Trainingssystem die optimale Ausbildung für KFZ-Mechatroniker. Denn was auf den ersten Blick als eine einfache Funktion erscheint, erfordert gerade im Bereich des Service und der Diagnose ein tiefgreifendes Wissen, so dass die Funktion ordnungsgemäß in Betrieb genommen  und im Störungsfall eine saubere Diagnose gestellt werden kann.

Vorteile:

• NFC Arbeitsbereich 13,56 MHz
• Erweiterbar durch eine reale Fahrzeugtür
• Mit einem "echten" Mobiltelefon kann die Zündung ein- und ausgeschaltet werden.
• Eine Smartphone-Nachbildung mit aktiven und passiven TAG kann das Fahrzeug entriegeln und verriegeln, sowie die Zündung ein- und ausschalten.
• Der aktive TAG lässt sich über einen Schalter ein- und ausschalten.
• Ein NFC Typ 4 TAG kann ausgelesen, formatiert und neu beschrieben werden.
• Über eine CAN-Schnittstelle ist das CAN-Signal zur Fahrzeugvernetzung auslesbar.
• Messpunkt zur Ermittlung der Fensterposition.
• Messpunkt zur Ermittlung der Verriegelung.
• Messpunkt zur Ermittlung der Zündungfreigabe.
• Status LEDs zur Anzeige alle Zustände des Systems.

Lerninhalte:

• Digitale Autoschlüssel
  • Bedeutung
  • Komfortfunktion
  • Car Connectivity Consortium (CCC)

• Physikalische Grundlagen
  • Magnetismus
  • Magnetfeld um elektrische Leiter
  • Die stromdurchflossene Spule
  • Der elektrische Leiter im Magnetfeld
  • Energieübertragung im NFC System

• NFC-Technologie
  • Grundlagen
  • Datenübertragung
  • RDIF vs. NFC
  • Lese- und Energiereichweite
  • Aktiver- und Passiver Modus
  • Daten im TAG
  • Kommunikation der NFC-TAGs
  • Standards
  • Elektrischer Schwingkreis
  • Resonanzabgleich
  • Hilfsträgermodulation
  • Identifizierung eines NFC-Tags

• Smart Phone als Autoschlüssel
  • Aufbau und Funktionsweise
  • Speicherkapazität eines NFC TAGs
  • Technische Voraussetzungen
  • Smartphone verloren
  • Secur Element
  • Programmieren eines NFC TAGs in einem iPhone 11

• Vernetzung im Fahrzeug
  • Systemerweiterung
  • Fahrer- und Beifahrertür mit Mobilphone öffnen
  • Status Türverriegelung
  • Freigabe der Zündung
  • Position der Fensterscheibe
  • Komfortfunktion automatisches Schließen der Fenster

• Diagnosearbeiten
  • Arbeiten mit Sollwerten
  • Diagnose am System
  • Fehlerspeicher auslesen
  • Fehler bewerten

• Weitere Technologien
  • UWB- und BLE- Technologie
  • Sicherheit

Lieferumfang:

Folgende Produkte sind Teil des Lieferumfangs:

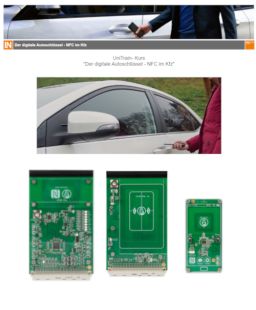

• UniTrain-Karte "NFC Door"
• UniTrain-Karte "NFC Centre Console"
• UniTrain-Karte "Smart Phone"
• BNC-Kabel
