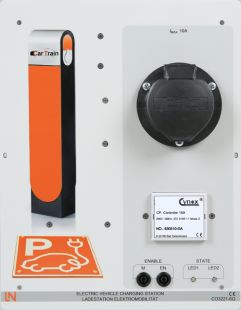

Ladesäule für Hybrid- und Elektrofahrzeuge

Diese Ladestation eignet sich hervorragend zur didaktischen Vermittlung des Ladevorgangs der HV-Batterie in einem Fahrzeug. Die Ladesäule kann sowohl am CarTrain "Elektromobilität" als auch am CarTrain "Diagnose und Instandsetzung einer HV-Batterie" eingesetzt werden. Zusätzlich ist die Verwendung an einem realen Hybrid- oder Elektrofahrzeug ohne Einschränkungen möglich. Die Ladestation besitzt einen Typ2-Ladeanschluss mit einem entsprechenden Ladecontroller, welcher die Kommunikation mit dem Fahrzeug hinsichtlich der Ladeparameter gemäß IEC 61851 überwacht. Die Säule verwendet den "Mode 3" mit einem maximalen Ladestrom von 10 Ampere.

Technische Merkmale:

• Ladesteckdose Typ 2 für Mode 3 - Lademodus
• Schutzabdeckung der Ladesteckdose
• Aktuator als Teil der Ladesteckdose für die Verriegelung bzw. Freigabe des Steckers in der Steckdose.
• Schütz zur Trennung des Ladeanschlusses vom Stromnetz.
• Max. Ladestrom 10 A
• Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
• interne Hilfsspannung 24VDC / 1A
• Spannungsversorgung: 230V AC/50-60Hz
