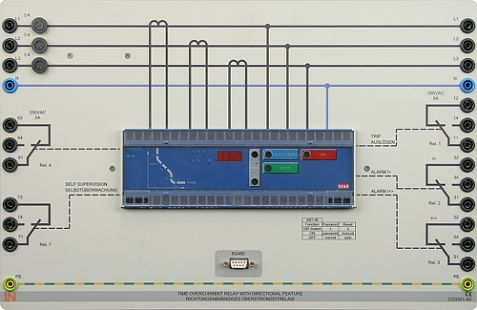

Lehrplatte mit digitalem Überlast- und Kurzschlussschutz für elektrische Maschinen und Leitungen in vermaschten Netzen (ANSI 50/ 51 und 67). Die Parametrierung des Relais kann wahlweise von Hand oder mit einem PC über die integrierte RS485 Schnittstelle erfolgen.
Nennstrom: IN=1A
Un: 400V
Nennfrequenz: 50-60Hz
Einstellbereiche: I>: 0,5-2,0x IN/tI>: 0-100s I>>: 1-15x IN/tI>>: 0-2,5s
Auslösecharakteristik: - normal inverse - very inverse - extremely inverse - unabhängig
Ein- und Ausgänge: 4mm-Sicherheitsbuchsen
Die integrierte Schnittstelle RS 485 ist für die Parametrierung von Schutzrelais geeignet. Sie erfasst und überträgt Werte vom Relais zum PC und zurück. Durch eine optische Übertragung der Signale wird eine galvanische Trennung gewährleistet.
Abmessungen: 297 x 456 x 125mm (HxBxT)
Gewicht: 1,8kg
