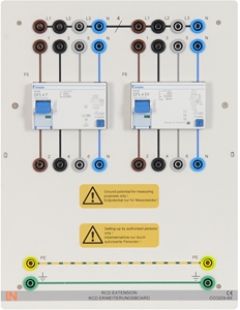

RCD Erweiterungsboard mit RCD Typ F und EV, 30mA

 Das RCD-Erweiterungsboard zeigt Aufbau und Wirkungsweise spezieller RCDs und deren sinnvolle Zusammenschaltung. Mit dem RCD Erweiterungsboard werden folgende Inhalte vermittelt:

• RCDs im TN- oder TT- System
• Messung und Beurteilung der Auslösewerte (Zeit, Fehlerstrom)
• Herausarbeitung der Unterschiede von RCDs Typ F und Typ EV
• Untersuchung der Selektivität hintereinander geschalteter RCDs
• Messung der Fehlerströme bei Wechselfehlerstrom, pulsierenden Fehlerstrom und bei Gleichfehlerstrom

Technische Daten:

• Betriebsspannung: 400 V/50 Hz
• Fehlerstromschutzschalter (RCD) Typ F, I_dN =30 mA
• Fehlerstromschutzschalter (RCD) Typ EV, I_dN =30 mA / 6 mA DC
• Ein-/Ausgänge: 4 mm-Sicherheitsbuchsen
• Abmessungen: 297 x 228 x 160 mm
• Gewicht: 1,8 kg
