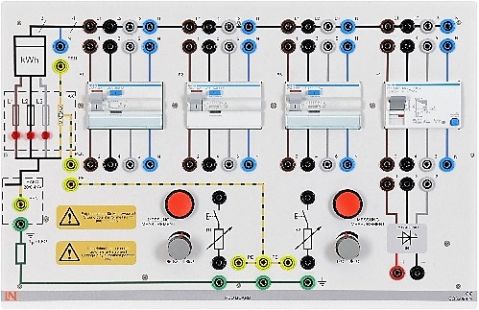

Installationsboard RCD, (FI)-Schutzschalterboard mit Auslösesimulation

Das RCD-Board zeigt Aufbau und Wirkungsweise verschiedener RCDs und deren sinnvolle Zusammenschaltung. Mit dem RCD Board werden folgende Inhalte vermittelt:

• RCDs im TN- oder TT- System
• Messung und Beurteilung der Auslösewerte (Zeit, Fehlerstrom)
• Einfluss von veränderten Widerständen (R_schl, R_E) auf die Auslösewerte
• Herausarbeitung der Unterschiede von RCDs Typ A und Typ B
• Auslösewerte für RCDs Typ B
• Untersuchung der Selektivität hintereinander geschalteter RCDs
• Messung der Fehlerströme bei Wechselfehlerstrom, pulsierenden Fehlerstrom und bei Gleichfehlerstrom

Technische Daten:

• Betriebsspannung: 400V/50Hz
• 3 Netzspannungskontrollleuchten, rot
• Fehlerstromschutzschalter (RCD) Typ A, I_dN =300mA
• Fehlerstromschutzschalter (RCD) Typ A, I_dN =300mA, selektiv
• Fehlerstromschutzschalter (RCD) Typ A, I_dN =30mA
• Fehlerstromschutzschalter (RCD) Typ B, I_dN =30mA
• 2 Potenziometer zur Simulation von Fehlerströmen
• 2 Messtaster
• Gleichspannungsquelle B6, zur Erzeugung verschiedener Spannungsformen
• Ein-/Ausgänge: 4mm-Sicherheitsbuchsen
• Abmessungen: 297 x 456 x 120mm
• Gewicht: 4,2kg
