Interactive Lab Assistant: Schutzmaßnahmenprüfung nach DIN VDE 0100, 0105, 0113

Multimediale Experimentiersoftware mit  Anleitungen und Dokumentation der Ergebnisse zum Thema "Prüfen der Schutzmaßnahmen nach DIN VDE0100, 0105 und 0113".

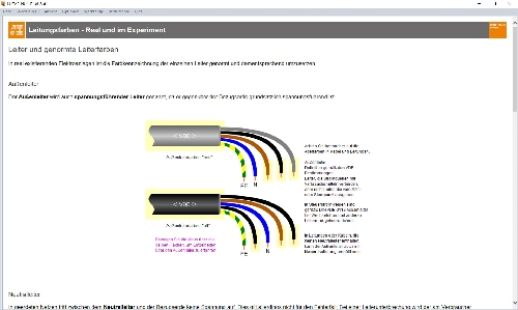

• Interaktive Versuchsaufbauten
• Fragen mit Feedback und Auswertelogik zur Wissensstandkontrolle
• Druckdokument zum komfortablen Ausdruck der Versuchsanleitung mit Lösungen
• Verfügbar in Deutsch, Englisch, Französisch, Spanisch, weitere Sprachen auf Anfrage
• Labsoft-Browser, Kurssoftware und Zusatzsoftware für externe Messgeräte

Der Kurs "Schutzmaßnahmen " vermittelt anhand der bestehenden Normen, den Aufbau und die Prüfung elektrischer Anlagen in verschiedenen Netzsystemen.

Lerninhalte:

• Didaktisches Konzept
• Messen und Prüfen in fest installierten Anlagen - Allgemeine Theorie
• Messen und Prüfen nach entsprechenden Normen - DIN VDE 0100 T600
  Besichtigen
  Messen und Erproben
  Netzsysteme
  Fehlerdetektion in verschiedenen Netzsystemen
  Realisierung verschiedener Netzsysteme
• Auswahl geeigneter Messmittel
• Spannungsmessung in der Installationstechnik

Projekt 1

• Planung von drei Stromkreisen im Kellerbereich
• Schutzleiter - Begriff
• Schutzpotenzialausgleich - Begriffe
• Schutz bei Überstrom, Überlast und Kurzschluss
• Abschaltbedingungen
• Leitungsschutz
• Abschaltbedingungen im TN / TT-System
• Spannungsfall, Verlegeart und Strombelastbarkeit
• Funktionsweise von RCDs
• Erdungsanlage
• Erdungsanlage / Erder
• Erdungsleiter
• Anforderung seitens DIN VDE 0100 – 410 im TT – System
• Erdungsmessung
• Batteriebetriebene Messverfahren – 3-Pol- und 4-Pol-Messverfahren
• Netzspannungsversorgte Messverfahren ohne Sonde
• Netzspannungsversorgte Messverfahren mit Sonde
• Vergleich verschiedener Erdungsmessverfahren
• Zusammenfassung

Projekt 2

• Prüfung der errichteten Anlage nach DIN VDE0100
• Berechnungen und Abfrage
• Messtechnik
• Prüfbericht
• Besichtigen
• Niederohmmessung
• Isolationswiderstandsmessung
• Erproben und Messen
• Schleifenimpedanz- / Netzinnenwiderstandsmessung
• Schleifenimpedanzmessung
• RCD-Prüfung
• Spannung, Spannungsfall, Drehfeld
• Durchführung der Erdschleifenmessung

Projekt 3

• Errichtung eines IT-Systems in einer Industrieinstallation
• Prüfung eines IT-Systems mit Isolationsüberwachung
• Abfrage

Projekt 4

• Prüfung der Anlage nach DIN VDE 0113
• Normative Übergänge
• Prüfschwerpunkte
• Sichtprüfung
• Messgerät
• Messungen entsprechend Prüfprotokoll / Tabelle
• RCD-Prüfung (optional mit Zusatzausstattung RCD-Board)

• Zeitdauer: ca. 25 h
