Artikel Nr.: CO5127-4A

MobileTrain "Grundlagen Elektrotechnik, DC-, AC- und Drehstromtechnik"

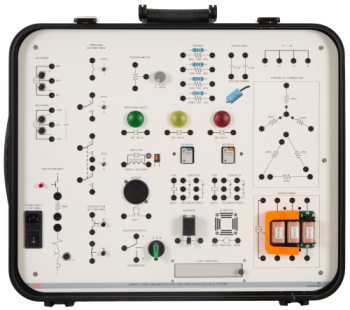

Das mobile Trainingssystem ist ein modernes Schulungssystem, das speziell für die Einführung in die grundlegenden Prinzipien elektrischer Schaltkreise sowohl bei Gleichstrom (DC), Wechselstrom (AC) als auch bei Drehstrom (3P) konzipiert ist. Es bietet eine umfassende, qualitativ hochwertige und kosteneffiziente Lösung zum schnellen Vermitteln von Kenntnissen über Elektrizität und elektrische Schaltungen.

Die folgenden Komponenten sind an der Vorderseite des AC/DC-Schulungssystems befestigt:

  • DC-Stromquelle (geschützt)
  • AC-Stromquelle (geschützt)
  • dreiphasige Kleinspannungsversorgung
  • Eine Auswahl an Widerständen
  • Eine Spule, die parallel zu einer Leuchtstoffröhre geschaltet ist
  • Zwei Kondensatoren
  • Transformator 3:1
  • Übertrager 1:1
  • Eine Auswahl von Schaltern und Tastern: SPST, SPDT, DPDT, NO-Druckknopf, NC-Druckknopf, Wahlschalter
  • DC-Relais
  • AC Relais
  • Eine Auswahl an Kontrollleuchten: grün, gelb, rot
  • Potentiometer
  • DC-Motor
  • Widerstände in Sternschaltung
  • Widerstände in Dreieckschaltung
  • Magnetspule
  • Hupe
  • Leistungsschalter mit Testfunktion
  • Kompass
  • Eisenstab (für Elektromagnetismus-Experimente)

Das AC/DC Trainingssystem enthält außerdem sechs eingebaute Fehler, die jeweils einzeln mit einem Kippschalter in das System eingefügt werden können. Diese Fehler sind so konzipiert, dass sie die Fähigkeiten der Schüler zur Fehlersuche testen und verbessern.

Technische Daten:

  • Betriebsspannung: 230 V / 50 Hz
  • Experimentierspannung: 12V/24 V AC, +12 V/-12 V DC, 3 x 7 V AC
  • Ein-/Ausgänge: 2mm Sicherheitsbuchsen
  • Abmessungen: 600 x 300 x 500 mm
  • Gewicht: 8,5 kg
