Station Bohren und Fräsen

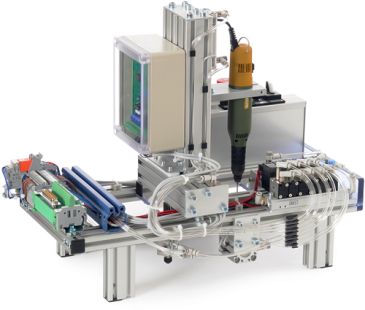

Bohr- und Fräsvorrichtung zum Fräsen der Tasche eines IMS® Werkstückunterteils. Der Fräser kann mit zwei unterschiedlichen Vorschüben gesteuert werden.

• Fräskopf
• Frässpindel 5.000 - 20.000 U/min gesteuert über 0...10 V intern oder extern
• Potentiometer zur internen Drehzahlvorgabe
• Positioniersensor
• Spannzylinder
• Ventilblock 5 x 4/2-Wege Magnetventile
• Zylinder Fräsvorschub Z-Achse
• Zylinder Fräsvorschub X-Achse
• Zylinder Fräsvorschub Y-Achse
• Stoppzylinder doppelt wirkend

• Bedienpult mit:

  • Wahlschalter für Drehzahl

  • Potentiometer

  • Signalleuchte

  • Not-Halt mit Signalleuchte

• SPS-Schnittstelle auf SUB-D 25-polig
• Anforderungen an die SPS: 8 x digitale Ausgänge, 11 x digitale Eingänge, 1 x analoger Ausgang für die Drehzahl (auch über Potentiometer steuerbar)

Für die Funktionssicherheit und Lebensdauer der pneumatischen Elemente und Steuerungen ist eine Wartungseinheit bestehend aus: Filter, Druckregelventil mit Druckanzeige und Schmierung erforderlich.
