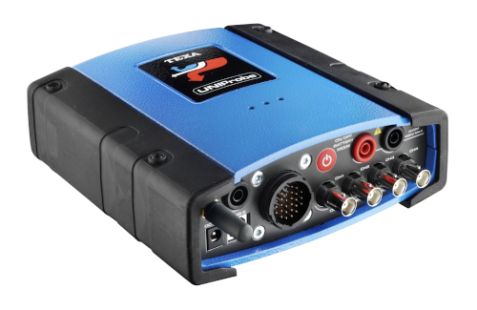

Oszilloskopmodul für NavigatorTXTs

Das UNIProbe Messtechnikmodul kombiniert alle für den professionellen Werkstatteinsatz benötigten Funktionen. Egal ob anspruchsvolle Prüfarbeiten mit 4-Kanal Oszilloskop und Signalgenerator oder Routinemessung mit dem Multimeter. Selbst komplexe Prüfungen am Datenbus lassen sich zukünftig bequem per Software auswerten. Eine wirkliche Besonderheit stellt jedoch die Messung von Drücken dar. Die Kommunikation erfolgt kabellos mit AXONE oder Windows-PC, die benötigte Software ist im Lieferumfang enthalten bzw. in der Diagnosesoftware IDC4/5 nahtlos integriert.

Funktionen im Überblick:

• 4-Kanal Oszilloskop mit SIV-Funktion
• Batterie- und Startsystemüberprüfung
• Analyse von CAN-, VAN- und LIN-Datenbusnetzen
• Signalgenerator zur Ansteuerung von Stellgliedern
• Multimeter Funktion zur Messung von Spannung, Strom und Widerstand
• Messung von Lade- und Kraftstoffdrücken

Lieferumfang

• Messtechnikmodul UNIProbe
• MSS Messtechniksoftware
• Kabel-Set Niederspannung
• Strommesszange Low
• Strommesszange High
• Halteriemen für Navigator
• Koffer für Aufbewahrung
• Bedienungsanleitung

Technische Daten UNIProbe:

• Versorgungsspannung 8 – 32V DC
• Interne Lithiumbatterie mit 7,4V und 1.000mAh
• Betriebsdauer von bis zu 5 Stunden ohne externe Spannungsversorgung
• Maximale Stromaufnahme von 1,2A bei 12V
• Betriebstemperatur von 0 – 45°C
• 4-Kanal Oszilloskop mit 10Mhz (-3dB) Banddurchgang
• Abtastrate von 20MSample/sec
• Maximale Messspannung +/-50V AC/DC
• Galvanisch isoliert bis 1kV
• Spannungsmessung bis +/-400VDC
• Eigenimpedanz von 4,7MΩ
• Abmessung von 155,0 x 178,0 x 55,0mm
• Gewicht von 1,2Kg
• Bluetooth® Klasse 1 mit 30 Meter Reichweite
