Selbstgeführte Stromrichter

Das Lehrsystem Selbstgeführte Stromrichterschaltungen ermöglicht den Aufbau und die Untersuchung von Leistungselektronikschaltungen mit IGBTs. Neben den Leistungshalbleitern beinhaltet das System die Ansteuerung und die Messung aller relevanten Größen. Die Bedienung und Aufzeichnung der Messungen erfolgen durch virtuelle Instrumente. Alternativ kann das System ohne PC betrieben werden. Die Versuchsanleitung bildet ein interaktiver Multimediakurs. Das System kann über eine MATLAB Schnittstelle erweitert werden. So lassen sich eigene Applikationen erstellen und mit realen Hardwarekomponenten testen.

Es lassen sich folgende Schaltungen realisieren:

• 1-Quadrantensteller
• 4-Quadrantensteller
• Wechselstromrichter
• Drehstromwechselrichter
• Frequenzumrichter Antrieb
• Geregelter Gleichstromantrieb
• Servo-Antrieb

Das Gerät beinhaltet folgende Ausstattungsmerkmale:

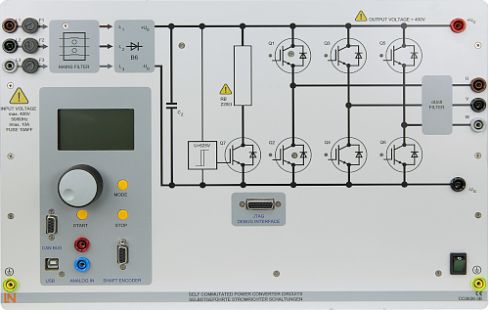

• Steuereinheit mit 6pulsigem IGBT-Wechselrichter
• DSP gesteuerte Ansteuer- und Messeinheit
• Integrierte Messung von 3 Strömen und 6 Spannungen
• Elektronische Überwachung und Abschaltung bei Überspannung und Überlast
• Integrierte Reglerfunktion zum Aufbau geregelter Antriebe
• Schnittstelle zur Anbindung an MATLAB
• Wählbare PWM-Frequenzen
• USB-Schnittstelle
• Eingang für Inkrementalgeber
• Analogeingang
• Integrierter Bremschopper
• Anschlussspannung: 3 x 47 V... 400 V, 50...60 Hz
• Maximale Ausgangsleistung: 1 kVA
• Abmessungen: 297 x 460 x 210 mm (HxBxT)
• Gewicht: 5,3 kg

Virtuelle Instrumente ermöglichen die Ansteuerung des Systems über den PC. Diese ermöglichen die intuitive Bedienung sowie die Aufzeichnung der Messwerte und sichern so einen schnellen Lernerfolg.

Besonderheiten:

• Einstellung der Parameter vom PC aus
• Messung der Zeitverläufe von Ausgangsstrom und Ausgangsspannung mit grafischer Darstellung im Zeitliniendiagrammmit bis zu 20 wählbaren Kanälen
• Berechnung und grafische Darstellung der zeitlichen Verläufe der Eingangs- und Ausgangsleistung
• Berechnung von Effektivwerten, Mittelwerten und Wechselanteilen von Strömen und Spannungen sowie Scheinleistung, Wirkleistung (Gleich- und Wechselanteil), Blindleistung, und Formfaktor
• Automatische Aufnahme der Steuerkennlinie und graphische Darstellung
• Darstellung der Abhängigkeit aller berechneten Größen vom Tastgrad
• Dreidimensionale Vektordarstellung der Ausgangsleistungen
• Analyse der Signale mit Hilfe der FFT (Fast Fourier Transformation).
• Synthese von Signalen durch schrittweises Zusammensetzen aus den einzelnen Sinus- und Cosinus-Komponenten.
• Animation, d.h. schrittweise Addition der einzelnen Schwingungskomponenten, um das Zustandekommen des Signals zu demonstrieren
• Export der Grafiken und der Messwerte
• 32-Bit-Version für Windows
